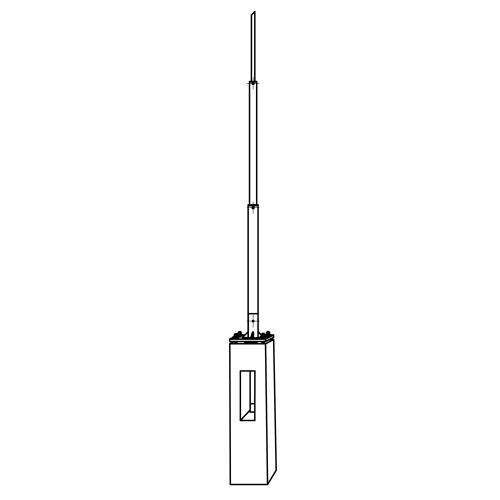

МФ6000 Мачта молниеприемника на фундаментном блоке, 6000 мм

Предназначена для улавливания разрядов молнии

Комплектация: молниеприемник + направляющая переходная втулка + фундаментный блок

Конструкция сборная жесткая.
Высота в сборе — 6850мм. Высота над уровнем земли — 6000мм
Диаметр — 16/38/76 мм.

Габариты перевозки: 3200х500х500 мм

Масса: 424 кг

Корпус: труба 76,1х3 нерж. AISI304 + 38,0х2 нерж. AISI304
Наконечник: заостренный ф16 алюминиевый

Назначение: Элемент в системе молниезащиты.
Материал: сталь нержавеющая AISI304.

МФ6000 Молниеприемник нерж на фундаментном блоке

Молниеприемник представляет собой отдельно стоящий металлический стержень и предназначен для улавливания разрядов молнии.

Для определения местоположения молниеприемника используют: метод защитного угла, метод катящейся сферы и метод сетки (ТКП 336-2011).

Правильно спроектированный и установленный молниеприемник перехватывает все разряды молнии, направленные в защищаемое здание.

Молниеприемник из нержавеющей стали, высотой 6000мм над уровнем земли.

Молниеприемник МФ6000 монтируется в непосредственной близости от защищаемого объекта.

В комплект входит:

• Молниеприемник из нержавеющей стали высотой 6000мм. Состоит из: трубы ф76,1х3,0 AISI304; трубы ф38,0х2,0 AISI304; пруток алюминиевый ф16.
• МФ001 Втулка переходная направляющая, состоящая из: трубы ф89,0х3,5; площадки 400х400 мм S-10 мм; 4 косынки, для жесткости.
• Фундаментный блок ФБ1200.

Монтаж:

• Подготовить котлован под фундамент и погрузить его шпильками вверх.
• Установить направляющую переходную втулку и закрепить ее к фундаменту.
• Установить молниеприемник в направляющую втулку и отрегулировать в плоскости регулировочными болтами.

Соединяется с токоотводом (полосой заземления) по средством сварки.

Диаметр молниеприемника: ф76/38/16мм.

Высота: 6000мм
