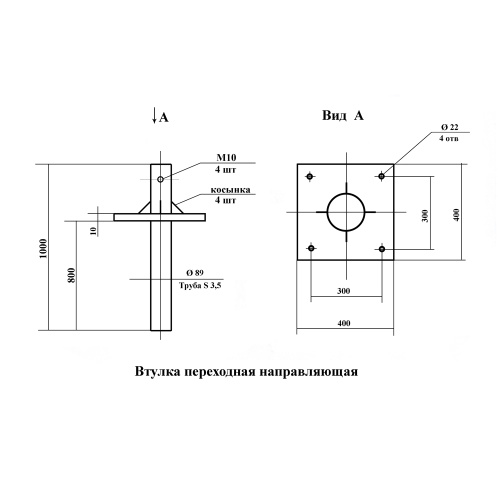

МФ001 Втулка переходная направляющая

Предназначена для соединения и центрирования Молниеприемника серии МФ и Фундаментного блока серии ФБ

Комплектация: направляющая переходная втулка 1шт

Конструкция цельная жесткая, состоящая из элементов:

• труба ф89,0х3,5 мм.
• площадка 300х300 мм, толщина 10мм.
• косынки 4 шт.

Габариты перевозки: 1000х300х300 мм
Масса: 20 кг

Назначение: Элемент в системе молниезащиты.
Материал: сталь
Покрытие: полимерное

МФ001 Втулка переходная направляющая

Служит для соединения и центрирования Молниеприемника серии МФ с Фундаментным блоком серии ФБ

Межосевые отверстия 220х220 мм

Монтаж:

• Подготовить котлован под фундамент и погрузить его шпильками вверх.
• Установить направляющую переходную втулку и закрепить ее к фундаменту.
• Установить молниеприемник в направляющую втулку и отрегулировать в плоскости регулировочными болтами.

Соединяется с токоотводом (полосой заземления) по средством сварки.
