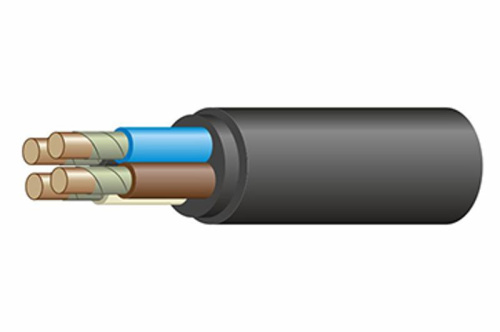

Кабель ВВГнг(А)-FRLS 4х1,5

Область применения кабеля ВВГнг(А)-FRLS

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 50 Гц.

Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г –01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом.

Предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.

Конструкция кабеля ВВГнг(А)-FRLS

• Токопроводящая жила — медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
• Термический барьер — обмотка из слюдосодержащих лент.
• Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется синего цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
• Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой).
• Внутренняя оболочка — из ПВХ пластиката пониженной пожарной опасности.
• Наружная оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности.

Технические характеристики кабеля ВВГнг(А)-FRLS:

• Вид климатического исполнения: В, категории размещения 1-5 по ГОСТ 15150-69.
• Диапазон температур эксплуатации: от –50°С до +50°С.
• Относительная влажность воздуха при температуре 35°С: до 98 %.
• Прокладка и монтаж кабелей без предварительного подогрева при температуре: не ниже -15°С.
• Минимальный радиус изгиба кабелей при прокладке
  • одножильные: не менее 10 наружных диаметров;
  • многожильные: не менее 7.5 наружных диаметров.
• Кабели не распространяют горение при групповой прокладке по категории А.
• Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Огнестойкость кабелей: не менее 180 мин.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: не более 70°С.
• Допустимая температура нагрева жил при коротком замыкании: не более 250°С.
• Продолжительность короткого замыкания не должна превышать: 5 с.
• Допустимая температура нагрева жил в режиме перегрузки: не более 90°С.
• Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании: не более 400°С.
• Строительная длина кабелей оговаривается при заказе.

Срок службы кабелей: не менее 30 лет.

Срок хранения:

• на открытых площадках: не более 2 лет;
• под навесом: не более 5 лет;
• в закрытых помещениях: не более 10 лет.

Допустимые токовые нагрузки соответствуют ГОСТ Р 53769-2010.

Силовой кабель ВВГнг FRLS и ВВГнг FRHF

• Кабель ВВГнг FRLS и кабель ВВГнг FRHF ― силовой огнестойкий, оболочка из ПВХ оранжевого цвета.
• ВВнг FRLS ― с низким дымо- и газовыделением не распространяет горение.
• ВВнг FRHF ― без содержания галогена, не распространяет горение.

Силовые кабель ВВГнг FRLS и ВВнг FRHF применяются для передачи и распределения электрической энергии и электрических сигналов при переменном напряжении 660В частотой 50Гц.

Кабели сохраняют работоспособность в условиях открытого пламени в течение 180 минут на объектах массового скопления людей, на технически сложных и особо опасных объектах.

Описание и расшифровка кабеля:

• В ― Изоляция жил из поливинилхлоридного пластиката
• В ― Оболочка из поливинилхлоридного пластиката
• Г ― Отсутствие защитных покровов
• FR ― наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
• LS ― Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением 12pt;
• HF ― полимерная композиция без содержания галогенов

Кабель ВВГ (он же – силовой провод ВВГ ) – это популярный тип кабеля, предназначенного для передачи и распределения электроэнергиию. Напряжение с которым он может работать 220В/380В или 660В/1000В при номинальной частоте равной 50 Гц.  Сфера применения данного электропровода крайне обширна.

Расшифровка силового кабеля ВВГ:

Расшифровка названия кабеля такова: «винил-винил-голый».

Первые два слова указывают на два слоя поливинилхлорида, что используются в качестве оболочки для одной или нескольких медных жил, входящих в состав кабеля, последнее слово обозначает отсутствие соответствующего защитного покроя.

Таким образом,

• если перед буквой «В» нет других букв, это говорит о том, что проводник состоит из меди;
• В – материал изоляции жил «В» — означает, что изоляция жил изготовлена из поливинилхлорида;
• В — материал оболочки «В» — означает, что оболочка изготовлена из поливинилхлорида;
• Г — гибкий (голый) означает что броня поверх оболочки отсутствует.

Срок службы и цены Кабель ВВГ является достаточно долговечным, его срок службы составляет приблизительно тридцать лет (хотя гарантийным сроком традиционно считаются пять лет). Купить кабель возможно в интернет магазинах или оптовых базах. Цена же кабеля может в значительной степени варьироваться от количества жил и от их сечения.

Также существуют другие разновидности провода ВВГ:

• марка ВВГнг не горючий;
• марка ВВГнг LS без дыма и газообразования при пожаре
• марка ВВГнг FRLS с хорошей устойчивостью к большим температурам;
• марка ВВГ п имеющий плоскую форму;
• марка ВВГнг (а) универсальный пожароустойчивый.
