Кабель ВВГнг(А)-FRLS 3х1,5 (ож)-1

Артикул: ВВГнг(А)-FRLS 3х1,5
2.18 руб. за 1 м (без НДС)
Поделиться
icon Доставим ваш товар (узнать больше):

  • По Минску — 10 BYN (в течение 24ч после предоплаты в будние дни)

  • Бесплатно по Минску при заказе от 100 BYN (в течение 24ч после предоплаты в будние дни)
  • По РБ — 15 BYN (в течение 48ч после предоплаты в будние дни)

  • Бесплатно по РБ при заказе от 150 BYN (в течение 48ч после предоплаты в будние дни)

  • Доставка по РФ (уточняйте у наших менеджеров)
  • Описание
  • Характеристики
  • Отзывы

Область применения кабеля ВВГнг(А)-FRLS

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 50 Гц.

Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г –01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом.

Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.

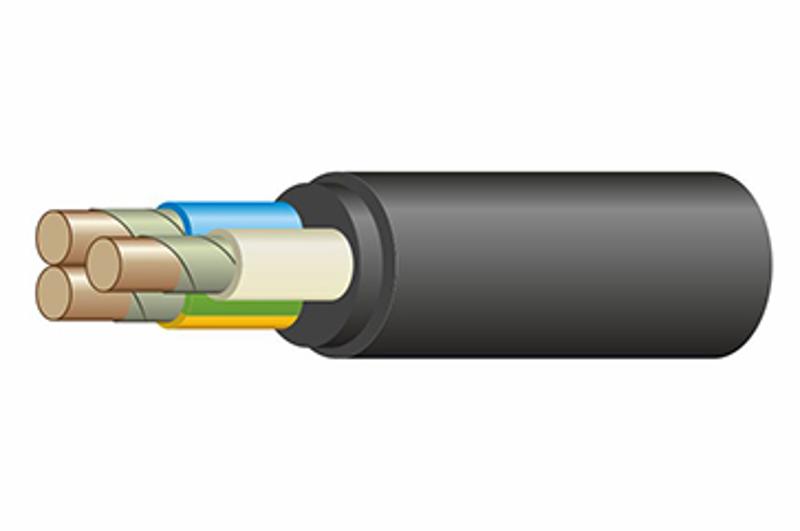

Конструкция кабеля ВВГнг(А)-FRLS

  • Токопроводящая жила — медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
  • Термический барьер — обмотка из слюдосодержащих лент.
  • Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется синего цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
  • Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой).
  • Внутренняя оболочка — из ПВХ пластиката пониженной пожарной опасности.
  • Наружная оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности.

Технические характеристики кабеля ВВГнг(А)-FRLS

  • Вид климатического исполнения: В, категории размещения 1-5 по ГОСТ 15150-69.
  • Диапазон температур эксплуатации: от –50°С до +50°С.
  • Относительная влажность воздуха при температуре 35°С: до 98 %.
  • Прокладка и монтаж кабелей без предварительного подогрева при температуре: не ниже -15°С.
  • Минимальный радиус изгиба кабелей при прокладке:
    • одножильные: не менее 10 наружных диаметров;
    • многожильные: не менее 7.5 наружных диаметров.
  • Кабели не распространяют горение при групповой прокладке по категории А.
  • Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
  • Огнестойкость кабелей: не менее 180 мин.
  • Длительно допустимая температура нагрева жил кабелей при эксплуатации: не более 70°С.
  • Допустимая температура нагрева жил при коротком замыкании: не более 250°С.
  • Продолжительность короткого замыкания не должна превышать: 5 с.
  • Допустимая температура нагрева жил в режиме перегрузки: не более 90°С.
  • Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании: не более 400°С.
  • Строительная длина кабелей оговаривается при заказе.
  • Срок службы кабелей: не менее 30 лет.
  • Срок хранения:
    • на открытых площадках: не более 2 лет;
    • под навесом: не более 5 лет;
    • в закрытых помещениях: не более 10 лет.
  • Допустимые токовые нагрузки соответствуют ГОСТ Р 53769-2010.

Силовой кабель ВВГнг FRLS и ВВГнг FRHF

Кабель ВВГнг FRLS и кабель ВВГнг FRHF ― силовой огнестойкий, оболочка из ПВХ оранжевого цвета. ВВнг FRLS ― с низким дымо- и газовыделением не распространяет горение. ВВнг FRHF ― без содержания галогена, не распространяет горение. Силовые кабель ввнг frls и ввнг frhf применяются для передачи и распределения электрической энергии и электрических сигналов при переменном напряжении 660В частотой 50Гц. Кабели сохраняют работоспособность в условиях открытого пламени в течение 180 минут на объектах массового скопления людей, на технически сложных и особо опасных объектах.

Описание и расшифровка кабеля:

В ― Изоляция жил из поливинилхлоридного пластиката
В ― Оболочка из поливинилхлоридного пластиката
Г ― Отсутствие защитных покровов
FR ― наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
LS ― Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
HF ― полимерная композиция без содержания галогенов

Кабель ВВГ (он же – силовой провод ВВГ) – это популярный тип кабеля, предназначенного для передачи и распределения электроэнергиию. Напряжение с которым он может работать 220В/380В или 660В/1000В при номинальной частоте равной 50 Гц.  Сфера применения данного электропровода крайне обширна.

Расшифровка силового кабеля ВВГ:

Расшифровка названия кабеля такова: «винил-винил-голый». Первые два слова указывают на два слоя поливинилхлорида, что используются в качестве оболочки для одной или нескольких медных жил, входящих в состав кабеля, последнее слово обозначает отсутствие соответствующего защитного покроя.

Таким образом,

_ — если перед буквой «В» нет других букв, это говорит о том, что проводник состоит из меди;
В – материал изоляции жил «В» — означает, что изоляция жил изготовлена из поливинилхлорида;
В — материал оболочки «В» — означает, что оболочка изготовлена из поливинилхлорида;
Г — гибкий (голый) означает что броня поверх оболочки отсутствует.



Срок службы и цены

Кабель ВВГ является достаточно долговечным, его срок службы составляет приблизительно тридцать лет (хотя гарантийным сроком традиционно считаются пять лет). Купить кабель возможно в интернет магазинах или оптовых базах. Цена же кабеля может в значительной степени варьироваться от количества жил и от их сечения и колебаться от нескольких десятков до нескольких тысяч рублей. Например, стоимость кабеля ВВГ в Москве и области находится в диапазоне от 15 руб./метр до 2250 руб./за метр. Если вы будете покупать электропровод оптом от производителя, то цены будут несколько ниже.

Также существуют другие разновидности провода ВВГ:

  • марка ВВГнг не горючий;
  • марка ВВГнг LS без дыма и газообразования при пожаре;
  • марка ВВГнг FRLS с хорошей устойчивостью к большим температурам;
  • марка ВВГ п имеющий плоскую форму;
  • марка ВВГнг (а) универсальный пожароустойчивый.

Вид
Вид Устройства (Например розетка, выключатель и т.п.)
Медная жила
Тип Одножильный
Сечение жилы 1.5
Количество жил 3
Нагрузка кВт, 220V 4.1
Нагрузка кВт, 380V 10.5
Наличие брони нет
Наличие экрана нет
