Кабель ВВГЭнг(А)-LS 3х1,5

Характеристика :

Технические характеристики кабеля ВВГЭнг-LS 3х1,5

Климатическое исполнение УХЛ и Т, категории размещения до пятой включительно по ГОСТ 15150.Диапазон температур эксплуатации от -50 до +50 градусов Цельсия.Монтаж экранированного кабеля ВВГЭнг(А)-LS 3х1,5 производится при температуре не ниже -15С.Относительная влажность воздуха при эксплуатации не должна превышать 98% при температуре до 35С.Выделение дыма при горении (тлении) не приводит к снижению проницания света более чем на 50%.Минимальный радиус изгиба при прокладке или перемотке равен 124 миллиметра.Допустимая температура нагрева жил кабеля ВВГЭнг-LS 3*1,5 не более +70С.Температура жил в режиме короткого замыкания не должна превышать +160С при длительности замыкания не более 5 секунд (при более длительном замыкании кабель подлежит замене).В режиме перегрузки, температура жил не должна превышать +90С.Опасность возгорания возникает при превышении температурного порога жилы, равного +400С.Расчетный вес кабеля силового экранированного ВВГЭнг(А)-LS 3х1,5 равен 285 килограмм в километре.Срок службы не менее 30 лет.Наружный диаметр кабеля ВВГЭнг(А)-LS 3х1,5 равен 12,4 мм.

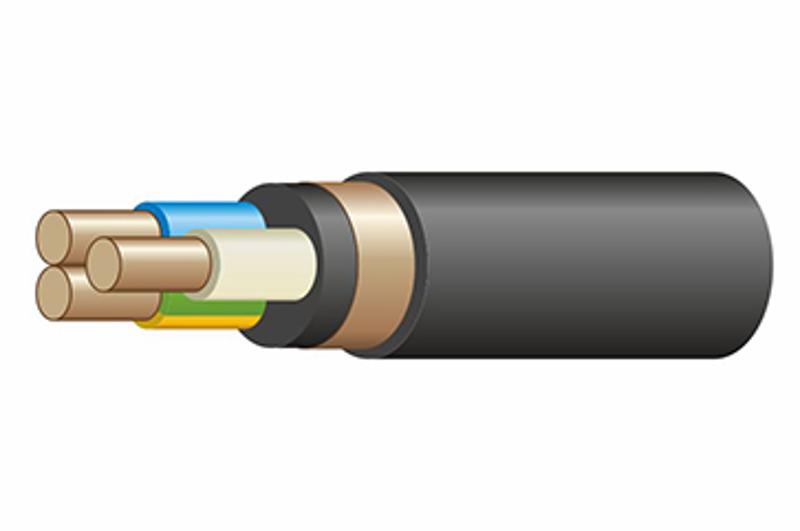

Конструкция кабеля ВВГЭнг-LS 3*1,5

1) Жила - медная, многопроволочная или однопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483.2) Изоляция - из негорючего ПВХ пластиката с пониженным выделением дыма, следующих цветов: фазные жилы - белый, коричневый (красный), черный., ноль - синий., земля - желто-зеленый.3) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.4) Экран - из медных лент.5) Наружная оболочка - из ПВХ пластиката черного цвета с пониженной пожарной опасностью с низким выделением дыма.

Применение кабеля экранированного ВВГЭнг(А)-LS 3х1,5

Силовой медный экранированный кабель ВВГЭнг(А)-LS 3х1,5 предназначен для стационарного монтажа в системах передачи и распределения электроэнергии с минимальным напряжением до 1000 Вольт, с частотой 50 Герц.Эксплуатируют ВВГЭнг-LS 3*1,5 в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.Силовой экранированный кабель используют на объектах с высокими требованиями к электромагнитным помехам, благодаря экрану, электромагнитный импульс не распространяется даже в режиме короткого замыкания, это позволяет прокладывать кабель ВВГЭнг(А)-LS 3х1,5 в одном лотке, коробе, трубе с проводниками систем СКС, СКУД и др.
