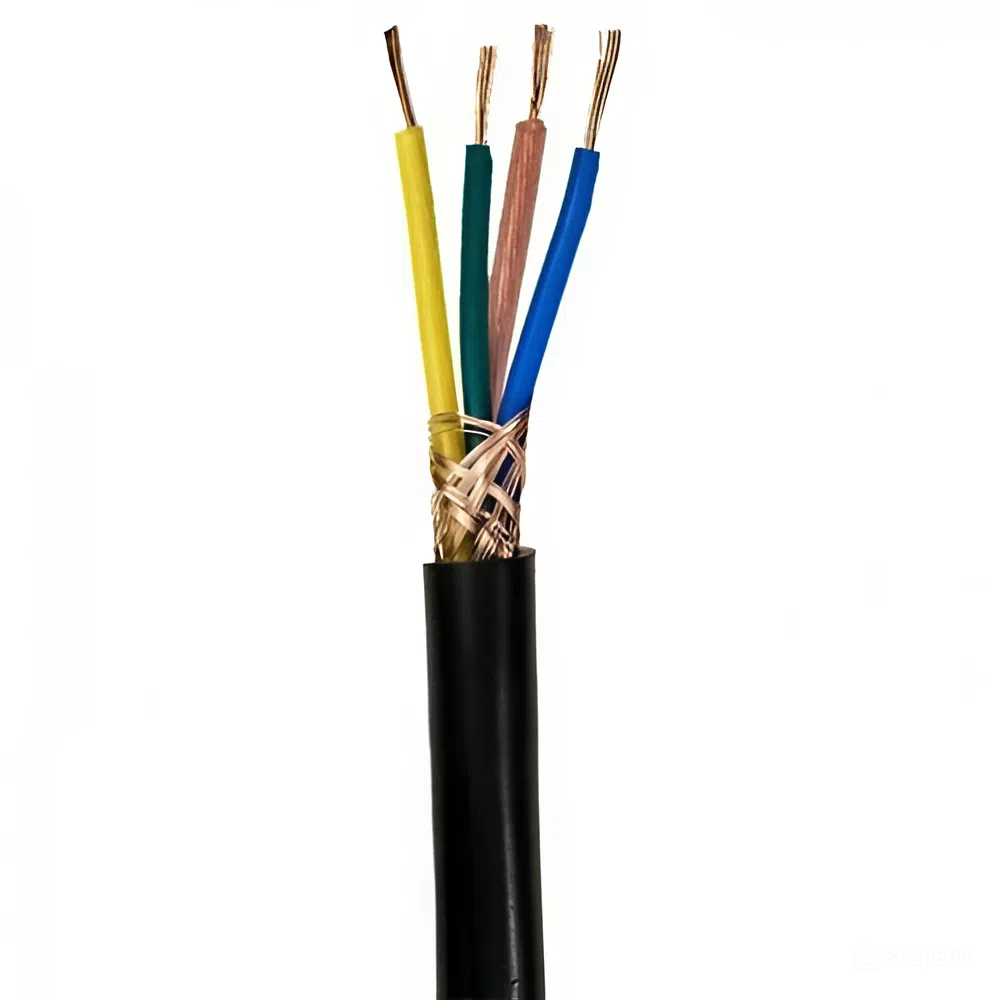

Кабель КММц 4х0,35

КОНСТРУКЦИЯ
Токопроводящая жила ― медная проволока.
Изоляция ― полиолефин.
Экран ― оплетка из медных проволок.
Оболочка ― ПВХ пластикат.
ПРИМЕНЕНИЕ
Кабель, провод монтажный КММ микрофонный, экранированный, применяется для соединения отдельных блоков , входящих в комплектацию микрофонов, для соединения микрофонов с усилительным устройством, магнитофоном, а также в качестве цепей питания и монтажа микрофонных линий. Климатическое исполнение УХЛ и Т,-категорий размещения 3,4 по ГОСТ 15150-69. Провод ККМЦ имеет такое же назначение, отличается лишь разноцветной расцветкой жил. Это единственное отличие этих кабелей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации и технические характеристики
Температура окружающей среды при эксплуатации: в условиях фиксированного монтажа для исполнения УХЛ в условиях фиксированного монтажа для исполнения Т в условиях монтажных изгибов	от +60 0С до -40 0С от +60 0С до -10 0С от +60 0С до -10 0С
Относительная влажность воздуха: для исполнения УХЛ (при t0 +25 0С) для исполнения Т (при t0 +35 0С)	98% 98%
Монтаж при t0  не ниже	-10 0С
Минимально допустимый радиус изгиба при прокладке	10 диам.кабеля
Средний срок службы	6 лет
Гарантийный срок эксплуатации	2 года

Конструктивные, массо-габаритные и электрические характеристики кабелей
Число жил сечение	Конструкция жилы	Максимальный, диаметр, мм	Масса, кг/км	Сопротивление, изоляции
1х0,12	7х0,15	3,5	11,0	не менее 20МОм
2х0,12	7х0,15	4,8	23,4	не менее 20МОм
3х0,12	7х0,15	5,0	26,8	не менее 20МОм
4х0,12	7х0,15	5,7	31,3	не менее 20МОм
5х0,12	7х0,15	6,5	35,0	не менее 20МОм
7х0,12	7х0,15	6,9	41,3	не менее 20МОм
9х0,12	7х0,15	8,2	55,0	не менее 20МОм
2х0,35	7х0,26	6,8	48,3	не менее 5МОм
3х0,35	7х0,26	7,2	57,0	не менее 5МОм
4х0,35	7х0,26	7,6	58,8	не менее 5МОм
5х0,35	7х0,26	9,0	65,6	не менее 5МОм
7х0,35	7х0,26	9,5	79,8	не менее 5МОм
9х0,35	7х0,26	10,5	114,1	не менее 5МОм
