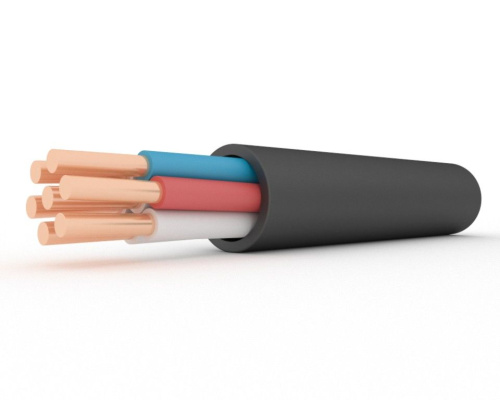

Кабель КВВГ 7х0.75

Элементы конструкции:

• Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483.
• Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
• Оболочка из поливинилхлоридного пластиката.

Расшифровка:

К – кабель контрольный;

В – внутренняя изоляция из поливинилхлоридного пластификата;

В – внешняя изоляция тоже из ПВХ;

Г – гибкий, класс жилы I, чем меньше цифра (ближе к I), тем более гибкий проводник.

Если в маркировке добавлены буквы:

Э – экранизирующий слой для защиты линии от наводок других линий, расположенных рядом;

НГ – ПВХ пластикат пониженной горючести;

НГ-LS – с низким газо- и дымовыделением;

(А) — не распространяет горение по категории А согласно ГОСТ Р 53315-2009.

Кабели марок КВВГ нг, КВВГ нг-LS применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Область применения

КВВГ относится к контрольным кабелям, предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660В частоты до 100 Гц или постоянным напряжением до 1 000 В.

Нередко приходится подключать с их помощью и силовые, но не слишком мощные приборы для временной эксплуатации и в аварийной ситуации, для увеличения максимально допустимого тока нагрузки.

Широкий размерный ряд указывает на то, что он не слаботочный. Основное его назначение — управлять любыми, даже мощными контакторами и получать информацию от датчиков и концевых выключателей. Технические характеристики позволяют выдерживать работу исполнительных механизмов, типа электродвигателей, но для их подключения лучше использовать силовые кабеля.

Применяют для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, но при отсутствии механических воздействий. Допускается прокладка в земле (траншее) при обеспечении защиты кабеля в местах выхода на поверхность.

Следовательно, при прокладке нужно заблаговременно учесть все факторы, которые могут привести к провисаниям, колебаниям, продольному растяжению. При соблюдении условий срок службы КВВГ, проложенного в тоннеле, в гофре или канале – не менее 25 лет, а на открытом воздухе, в земле (траншеях) с повышенной влажностью и другими вредными факторами – не менее15 лет.

Условия эксплуатации и монтажа:

• Температурный диапазон эксплуатации: от -50 °С до +50 °С;
• Относительная влажность воздуха при температуре 35 °С до 98 %;
• Минимальный радиус изгиба при прокладке: 6 наружных диаметров кабеля;
• Прокладка кабелей без предварительного подогрева производится при температуре не ниже минус 15 °С;
• Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации: 70 °С;
• Кабель марки КВВГ не распространяет горение при одиночной прокладке;
• Кабели марок КВВГнг, КВВГнг(А)-LS не распространяют горение при прокладке в пучках;
• Гарантийный срок кабелей марок КВВГ и КВВГнг(А)-LS – 3 года со дня ввода кабеля в эксплуатацию.
• Строительная длина кабелей не менее 150 м.
