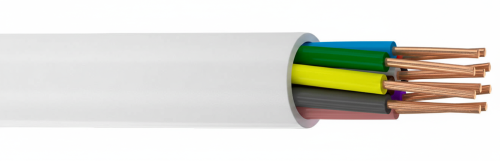

Кабель КСВВ 10х0,5

КСПВ, КСПЭВ ― кабели с однопроволочными медными жилами диаметром 0.40, 0.50, 0.64, 0.80 мм с изоляцией из композиции полиэтилена, с оболочкой из белого ПВХ пластиката, для внутренней неподвижной прокладки.

КСПВГ, КСПЭВГ ― кабели с многопроволочными медными жилами сечением 0.12, 0.20, 0.35 кв. мм., с изоляцией из композиции полиэтилена, с оболочкой из белого ПВХ пластиката, для внутренней прокладки в условиях эксплутационных изгибов.

КСВВ, КСВВГ, КСВЭВ, КСВЭВГ ― кабели в исполнении "не распространяющие горение при одиночной прокладке".
В экранированных кабелях экран выполнен из алюмопластмассовой ленты с продольной прокладкой дренажной жилы из луженого мндного проводника.

• Число жил: 2 ― 12. Цвет изоляции жил в соответствии с DIN 47100. В экранированных кабелях экран выполнен из алюмопластмассовой ленты с продольной прокладкой дренажной жилы из медного луженого проводника.

• Кабель предназначен для монтажа систем сигнализации с изоляцией из полиэтилена или поливинилхлоридного пластиката и оболочкой из поливинилхлоридного пластиката предназначенные для эксплуатации в условиях стационарной и нестационарной прокладки. Вид климатического исполнения ― УХЛ и Т 2,3,4.

• Пример записи условного обозначения при заказе и в документах другого изделия:
  кабель марки КСПВ с двумя жилами диаметром 0,40 мм: "Кабель КСПВ 2х0,40 ТУ 3581-01-39793330-2000";
  то же, в тропическом исполнении: "Кабель КСПВ-Т 2х0,40 ТУ 3581-01-39793330-2000".

  ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

  Наименование параметра	Величина параметра
  Электрическое сопротивление токопроводящих жил постоянному току при 20oС и длине 1 км., не более Ом/км.: Для жил диаметром 0,40 мм Для жил диаметром 0,50 мм Для жил диаметром 0,64 мм Для жил диаметром 0,80 мм Для жил сечением 0,12 мм2 Для жил сечением 0,20 мм2 Для жил сечением 0,35 мм2	148.0 94.0 58.0 36.0 165.0 95.0 57.0
  Сопротивление изоляции на длине 1 км при температуре 20oС и нормальной относительной влажности, МОм, не менее:	6500





  Кабели должны выдержать в течении 1 мин. переменное напряжение 500 В частотой 50 Гц, приложенное между жилами.

  Марка кабеля	Число жил и диаметр [мм]/сечение [мм2]	Номинальный наружний диаметр	Масса кабеля [кг/км]
  КСПВ	2х0,40*	2,1х2,8	7,27
  	4х0,40	3,2	12,10
  	6х0,40	3,7	16,43
  	8х0,40	4,0	20,62
  	10х0,40	4,8	26,32
  	12х0,40	5,0	30,27
  	2х0,50*	2,2х3,0	8,74
  	4х0,50	3,4	15,42
  	6х0,50	4,0	21,27
  	8х0,50	4,5	28,39
  	10х0,50	5,2	34,78
  	12х0,50	5,5	39,75
  	2х0,64*	2,6х3,7	13,8
  	4х0,64	4,2	24,0
  	6х0,64	5,0	33,3
  	2х0,80	2,9х4,2	18,8
  	4х0,80	5,0	35,8
  КСПВГ	2х0,12*	2,1х3,0	7,64
  	4х0,12	3,3	12,84
  	6х0,12	3,9	17,19
  	8х0,12	4,4	22,96
  	10х0,12	5,0	28,00
  	12х0,12	5,2	31,67
  	2х0,20*	2,2х3,2	9,56
  	4х0,20	3,7	17,39
  	6х0,20	4,5	25,98
  	8х0,20	4,8	32,14
  	10х0,20	5,6	39,42
  	12х0,20	5,8	45,16
  	2х0,35*	2,7х4,0	15,7
  	4х0,35	4,6	27,7
  	6х0,35	5,4	38,6
  КСПЭВ	2х0,40*	3,1	10,78
  	4х0,40	3,6	15,29
  	6х0,40	4,1	19,65
  	8х0,40	4,4	23,77
  	10х0,40	5,2	30,50
  	12х0,40	5,2	33,62
  	2х0,50*	3,3	12,73
  	4х0,50	3,8	18,70
  	6х0,50	4,4	25,02
  	8х0,50	4,7	30,34
  	10х0,50	5,6	38,94
  	12х0.50	5,7	43,81
  	2х0,64*	3,8	16,0
  	4х0,64	4,4	26,8
  	6х0,64	5,1	36,2
  	2х0,80	3,1х4,4	21,2
  	4х0,80	5,4	38,8
  КСПЭВГ	2х0,12*	3,2	11,28
  	4х0,12	3,7	16,00
  	6х0,12	4,2	20,56
  	8х0,12	4,5	24,87
  	10х0,12	5,4	32,15
  	12х0,12	5,5	35,76
  	2х0,20*	3,5	14,00
  	4х0,20	4,0	20,69
  	6х0,20	4,7	27,98
  	8х0,20	5,2	36,14
  	10х0,20	6,0	44,01
  	12х0,20	6,2	49,89
  	2х0,35*	4,1	18,1
  	4х0,35	4,7	30,4
  	6х0,35	5,6	41,8
  КСВВ	2х0,40*	2,1х2,8	7,69
  	4х0,40	3,2	12,95
  	6х0,40	3,8	17,70
  	8х0,40	4,1	22,32
  	10х0,40	4,9	28,64
  	12х0,40	5,1	32,83
  	2х0,50*	2,2х3,0	9,23
  	4х0,50	3,4	16,41
  	6х0,50	4,1	22,74
  	8х0,50	4,6	30,36
  	10х0,50	5,3	37,24
  	12х0,50	5,6	42,69
  	2х0,64*	2,6х3,7	14,60
  	4х0,64	4,3	25,40
  	6х0,64	5,1	35,40
  	2х0,80	2,9х4,2	19,80
  	4х0,80	5,1	38,4
  КСВВГ	2х0,12*	2,1х3,0	7,93
  	4х0,12	3,3	13,64
  	6х0,12	4,0	18,66
  	8х0,12	4,5	24,93
  	10х0,12	5,1	30,45
  	12х0,12	5,3	34,62
  	2х0,20*	2,2х3,2	10,15
  	4х0,20	3,7	18,58
  	6х0,20	4,6	27,77
  	8х0,20	4,9	34,52
  	10х0,20	5,7	42,40
  	12х0,20	5,9	48,73
  	2х0,35*	2,7х4,0	16,6
  	4х0,35	4,7	29,5
  	6х0,35	5,5	41,2
  КСВЭВ	2х0,40*	3,1	11,20
  	4х0,40	3,6	16,63
  	6х0,40	4,1	20,92
  	8х0,40	4,4	25,47
  	10х0,40	5,2	32,62
  	12х0,40	5,2	36,17
  	2х0,50*	3,3	13,22
  	4х0,50	3,8	19,69
  	6х0,50	4,4	26,52
  	8х0,50	4,7	32,31
  	10х0,50	5,6	41,40
  	12х0,50	5,7	46,76
  КСВЭВГ	2х0,12*	3,2	11,77
  	4х0,12	3,7	16,97
  	6х0,12	4,2	22,03
  	8х0,12	4,5	26,83
  	10х0,12	5,4	34,59
  	12х0,12	5,5	38,70
  	2х0,20*	3,5	14,59
  	4х0,20	4,0	21,88
  	6х0,20	4,7	29,77
  	8х0,20	5,2	38,52
  	10х0,20	6,0	46,98
  	12х0,20	6,2	53,46





  * ― кабель в бухтах по 500 метров, остальной кабель в бухтах по 200 метров.

  Возможно изготовление кабеля конструкционно объединенного с жилами питания и управления сечением 0.35, 0.50, 0.75 кв.мм.

  Кабели должны быть стойкими к изгибу и выдерживать не менее 15 двойных изгибов на угол +/-90 при радиусе изгиба равным десятикратному номинальному диаметру кабеля. Кабели должны быть стойкими: к воздействию повышенной температуры окружающей среды до 60^оС; к воздействию пониженной температуры окружающей среды до минус 40^оС, в условиях монтажных изгибов ― до 0^оС; к повышенной влажности воздуха до 98% при температуре до 35^оС. Минимальный срок службы кабеля при соблюдении условий хранения и эксплуатации ― 15 лет.

  Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 3 по ГОСТ 15150-69. Прокладка и монтаж кабелей должны производиться при температуре не ниже 0^оС. Минимальный радиус изгиба при прокладке и монтаже 10 номинальных наружных диаметров кабеля.
