Кабель КСБнг(А)-FRLS 2х2х0,80

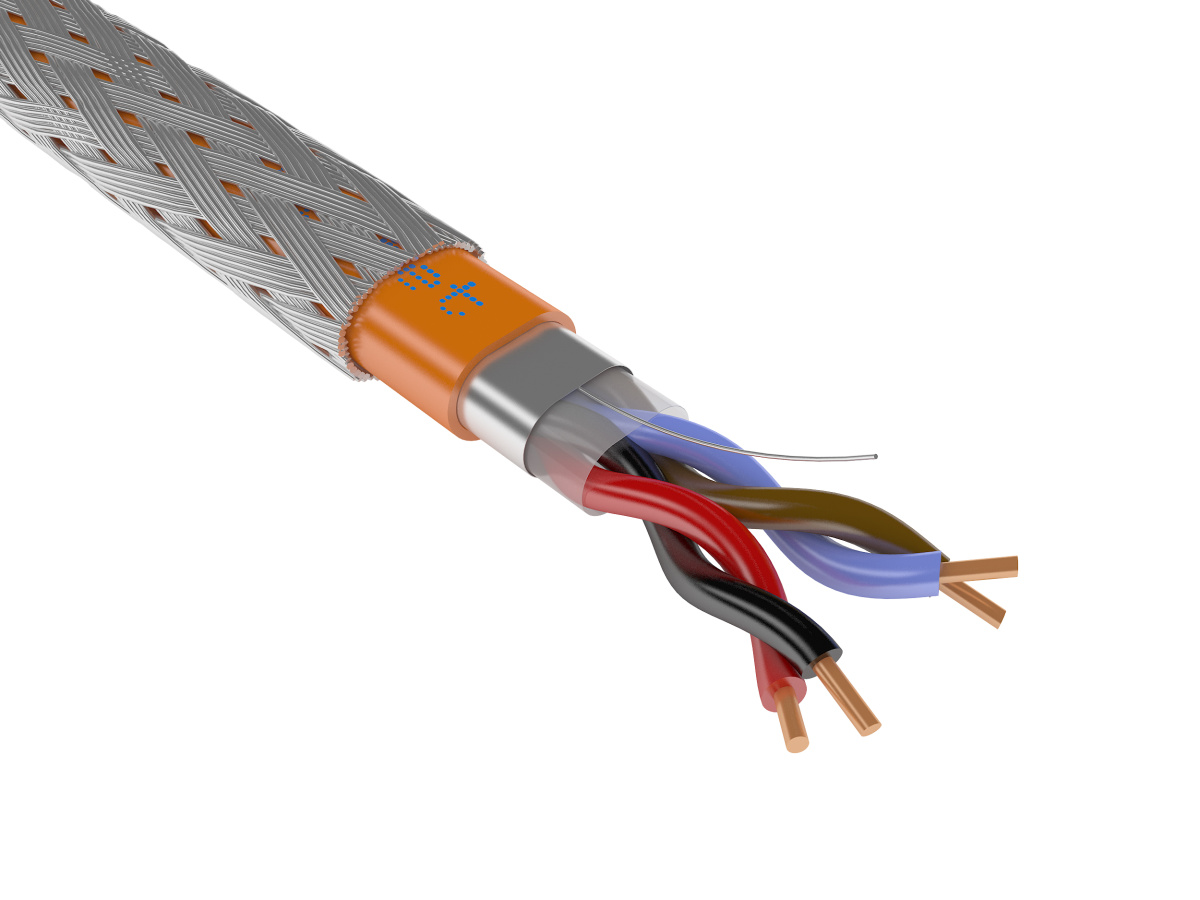

Конструкция

1. Четыре однопроволочные медные токопроводящие жилы номинальным диаметром 0,8 мм, имеющие номинальное сечение 0,5 мм².
2. Изоляция из огнестойкой кремнийорганической резины.
3. Изолированные жилы скручены в две пары, пары жил свиты между собой.
4. Разделительный слой из полиимидной плёнки поверх каждой из пар жил.
5. Общий экран из алюмолавсановой ленты с медной лужёной контактной проволокой.
6. Оболочка из ПВХ пластиката пониженной пожароопасности.


Технические характеристики

Номинальное переменное напряжение	300 В частотой 50 Гц
Сопротивление жил при 20 °C	не более 37,4 Ом/км
Сопротивление изоляции при 20 °C	не менее 300 МОм·км
Строительная длина	по заказу потребителя
Волновое сопротивление	120±15 Ом на частоте 31,25 кГц
	100±15 Ом на частоте 1 МГц
Электрическая ёмкость пары	не более 80 пФ/м
Коэффициент затухания	не более 0,13 дБ/100 м на частоте 1 кГц
	не более 0,45 дБ/100 м на частоте 39 кГц
	не более 2,15 дБ/100 м на частоте 1 МГц
Минимальный радиус изгиба	10 наружных диаметров
Диапазон рабочих температур	−50...+70 °C
Срок службы	не менее 30 лет с даты изготовления
