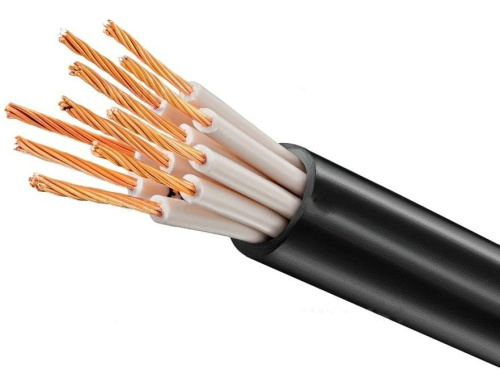

Кабель КГВЭВнг(А)-LS 10х0,75

Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: КГВЭВнг(А)-LS 10х0,75
6.02 руб. за 1 м
Поделиться
icon Доставим ваш товар (узнать больше):


  • Самовывоз (после уведомления о готовности к отгрузке товара)
  • В пределах МКАД 2
  • Доставка по г.Минску
  • Доставка по РБ (не все города РБ) (список городов)
  • Доставка по РБ (не все города РБ) бесплатна при заказе от 800 BYN (список городов)
  • Доставка по РБ (любая точка)

  • Бесплатно по РБ при заказе от 1200 BYN ((Любая точка РБ))
  • Описание
  • Отзывы

КГВЭВ нг

К - Кабель

Г - Гибкий

В - Изоляция жил из поливинилхлоридного пластиката

Э - Экранированный

В - Оболочка из поливинилхлоридного пластиката

нг – не распространяет горение при групповой прокладке

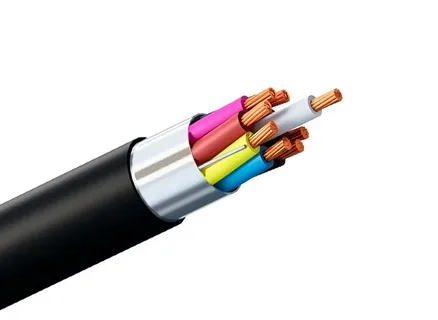

Конструкция:

1. Токопроводящая жила - медная, многопроволочная, круглой формы, 4 или 5 класса номинальным сечением до 10 мм2 включительно, жилы номинальным сечением 16 мм2 и выше - 3, 4 и 5 класса по ГОСТ 22483.

2. Изоляция - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей с числом жил до 5 включительно имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). В кабелях с числом жил 7 и более в каждом повиве имеются счетная жила и жила направления, отличающиеся по цвету друг от друга и от остальных жил повива.

3. Скрутка - изолированные жилы кабелей скручены концентрическими повивами; изолированные жилы четырех- и пятижильных кабелей допускается скручивать вокруг сердечника, изолированного ПВХ пластикатом. Трех- и четырехжильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Кабели могут иметь жилу заземления с номинальным сечением, равным номинальному сечению основной жилы.

4. Экран - поверх скрученных жил, выполнен из проволок диаметром не более 0.3 мм в виде оплетки плотностью не менее 70%. В зависимости от производителя/нормативного документа (ГОСТ, ТУ и пр), экран может быть как медный, так и алюминиевый;

5. Оболочка - из ПВХ пластиката. Не распространяет горение.

Область применения:

Для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах при напряжении 660 и 1000 В переменного тока частотой до 60 Гц. Кабели могут эксплуатироваться при напряжении 1000 и 1500 В постоянного тока соответственно. Для стационарного соединения электродвигателей с частотными преобразователями. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки КГВЭВ не распространяют горение при одиночной прокладке.

В условное обозначение кабелей с нулевой жилой к марке добавляется буква "н". Допускается прокладывать на воздухе при условии обеспечения дополнительных мер по защите от воздействия солнечного излучения.

Технические характеристики кабеля:

- Вид климатического исполнения кабелей УХЛ, категория размещения 5 по ГОСТ 15150-69.

- Диапазон температур эксплуатации: от -50°С до +50°С.

- Относительная влажность воздуха при температуре до +35°С: до 98%.

- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.

- Минимальный радиус изгиба при прокладке: 5 наружных диаметров.

- Частота переменного тока: до 60 Гц.

- Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин): на напряжение 0,66 кВ - 3 кВ и на напряжение 1 кВ - 3.5 кВ.

- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
