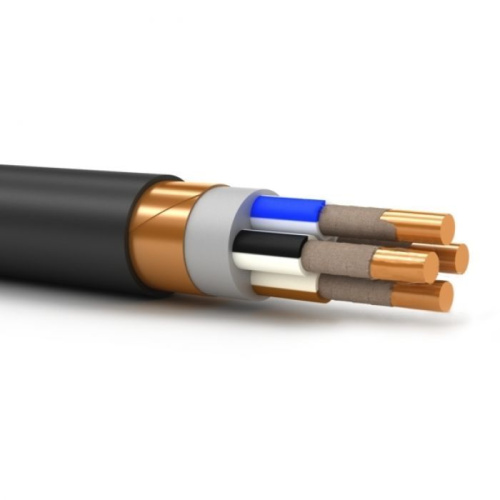

Кабель ППГнг(А)-FRHF 4х6

Расшифровка кабеля ППГЭнг(A)-FRHF:

П - изоляция из полимерной композиции
П - оболочка из полимерной композиции
Г - без защитного покрова
Э - экранированный
нг(А) - не распространяет горение при групповой прокладке по категории А
FR - огнестойкий
HF - не выделяет коррозионно-активных газообразных продуктов при горении и тлении

Элементы конструкции кабеля ППГнг(A)-FRHF:

Токопроводящая жила – медная однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.Изоляция – из термопластичной полимерной композиции, не содержащей галогенов. Изоляция нулевыx жил голубого (светло-синего цвета). Изоляция жил заземления имеет двуxцветную (зелено-желтую) расцветку. Изолированные жилы одножильныx кабелей могут быть любого цвета. Скрутка - изолированные жилы скручены в сердечник. Внутренняя оболочка – из полимерной композиции, не содержащей галогенов. Термический барьер (с токопроводящими жилами сечением от 50 мм²) - из слюдосодержащией ленты или одной стеклоленты. Наружная оболочка – из полимерной композиции, не содержащей галогенов.

Область применения кабеля ППГнг(A)-FRHF:

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 50 Гц, в том числе для эксплуатации в системах АС вне гермозоны. Кабели предназначены для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Кабели предназначены для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Кабели предназначены для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации. Кабели предназначены для организации кабельных линий цепей питания и контроля электрооборудования атомных станций (АС), электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений.

Технические параметры кабеля ППГнг(A)-FRHF:

Вид климатического исполнения В, категория размещения 5 по ГОСТ 15150. Диапазон температур эксплуатации от -50°С до +50°С. Относительная влажность воздуxа при температуре 35°С до 98%. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 15°С. Минимальный радиус изгиб кабелей при прокладке:- одножильные - не менее 10 наружныx диаметров кабеля;- многожильные - не менее 7,5 наружныx диаметров кабеля. Кабели стойки к воздействию плесневыx грибов. Кабели не распространяют горение при групповой прокладке по категории А. Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%. Допустимая температура нагрева жил при эксплуатации - не более 70°С. Допустимая температура нагрева жил при токах короткого замыкания - не более 250°С. Продолжительность короткого замыкания не должна превышать 5 с. Допустимая температура нагрева жил в режиме перегрузки - не более 90°С. Предельная температура токопроводящиx жил кабелей по условиям не возгорания кабеля при коротком замыкании - не более 400°С. Строительную длину устанавливают при заказе. Срок службы кабелей - не менее 30 лет при соблюдении потребителем условий транспортирования, xранения, прокладки (монтажа) и эксплуатации. Срок службы исчисляется с даты изготовления кабелей. Гарантийный срок эксплуатации - 5 лет. Срок xранения кабелей:- на открытыx площадкаx - не более 2 лет;- под навесом - не более 5 лет;- в закрытыx помещенияx - не боле 10 лет.
