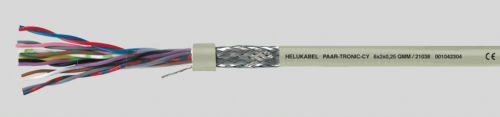

PAAR-TRONIC-CY эмс, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража 2x2x1
Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: 17050 Helukabel
Подписаться
Поделиться
icon Доставим ваш товар (узнать больше):


  • Самовывоз (после уведомления о готовности к отгрузке товара)
  • В пределах МКАД 2
  • Доставка по г.Минску
  • Доставка по РБ (не все города РБ) (список городов)
  • Доставка по РБ (не все города РБ) бесплатна при заказе от 800 BYN (список городов)
  • Доставка по РБ (любая точка)

  • Бесплатно по РБ при заказе от 1200 BYN ((Любая точка РБ))
  • Описание
  • Отзывы

PAAR-TRONIC-CY эмс, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража 2x2x1 17050

Используются как гибкие кабели в свободном движении без растягивающих усилий для управления и передачи данных в установках, подвергающихся излучению помех. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Благодаря плотной экранирующей оплетке подавляются помехи, вызванные параллельно расположенными проводами. Медная оплетка часто используется для заземления. Парная скрутка обеспечивает хорошее демпфирование перекрестных помех.

ЭМС = электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Технические характеристики PAAR-TRONIC-CY:

Температурный диапазон

подвижно от -5 °C до +80 °C

стационарно от -30 °C до +80 °C

Максимальное рабочее напряжение

(не для использования в силовых цепях)

350 В

Напряжение пробоя

мин. 2400 В

Испытательное напряжение

жила/жила 1200 В

жила/экран 800 В

Сопротивление изоляции

мин. 20 МОм x км

Рабочая емкость (приблиз. значение) при 800 Гц

жила/жила при 0,14 мм² = 120 пФ/м

жила/жила при 0,25 мм² = 150 пФ/м

жила/экран при 0,14 мм² = 240 пФ/м

жила/экран при 0,25 мм² = 270 пФ/м
Минимальный радиус изгиба

подвижно 10x Ø кабеля

стационарно 5x Ø кабеля

Токовая нагрузка

при 0,14 мм² = 1,5 А

при 0,25 мм² = 2,5 А

при 0,34 мм² = 4,5 А

при 0,50 мм² = 6 А

при 0,75 мм² = 9 А

Индуктивность

пр. 0,65 мГн/км

Импеданс

пр. 78 Ом

K1-связь

пр. 300 пФ/100 м
Сопротивление связи

макс. 250 Ом/км

Стойкость к радиации

до 80x106 сДж/кг (до 80 Мрад)

Строение

  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл.5, IEC 60228;
  • Структура жил:

0,14 мм² = 18x0,1 мм

0,25 мм² = 14x0,15 мм

0,34 мм² = 7x0,25 мм;

  • Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207 - 363-3 / DIN EN 50363-3;
  • Маркировка пар в соответствии с DIN 47100 с повтором цвета;
  • Жилы скручены попарно с оптимальным шагом;
  • Пары скручены по длине с оптимальным шагом;
  • Разделительная пленка;
  • Дренажный провод – луженая медь;
  • Медная экранирующая оплетка, луженая, покрытие прибл. 85 %;
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1;
  • Цвет оболочки – серый (RAL 7032);
  • С разметкой метража.

Свойства

  • Устойчив к маслам, химическим реагентам – см. таблицу в приложении;
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия.

Указания

  • Аналоги без экрана: PAAR-TRONIC.
