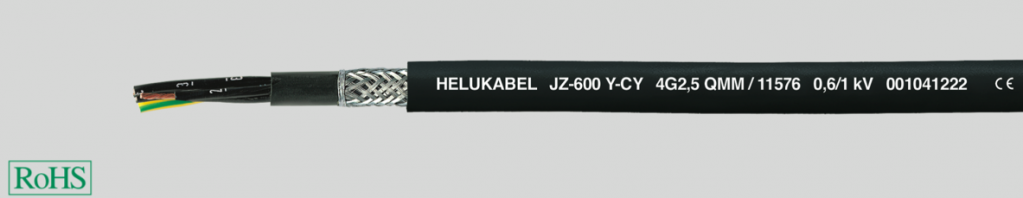

JZ-600-Y-CY гибкий, с цифровой маркировкой жил, 0,6/1 кВ, с медным экраном, с разметкой метража, ЭМС 4G10, 11604 Helukabel

JZ-600-Y-CY гибкий, с цифровой маркировкой жил, 0,6/1 кВ, с медным экраном, с разметкой метража, ЭМС 4G10, 11604 Helukabel

JZ-600-Y-CY гибкий, с цифровой маркировкой жил, 0,6/1 кВ, с медным экраном, с разметкой метража, ЭМС 4G10,
Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: 11604 Helukabel
Подписаться
Поделиться
icon Доставим ваш товар (узнать больше):


  • Самовывоз (после уведомления о готовности к отгрузке товара)
  • В пределах МКАД 2
  • Доставка по г.Минску
  • Доставка по РБ (не все города РБ) (список городов)
  • Доставка по РБ (не все города РБ) бесплатна при заказе от 800 BYN (список городов)
  • Доставка по РБ (любая точка)

  • Бесплатно по РБ при заказе от 1200 BYN ((Любая точка РБ))
  • Описание
  • Отзывы

JZ-600-Y-CY гибкий, с цифровой маркировкой жил, 0,6/1 кВ, с медным экраном, с разметкой метража, ЭМС 4G10, Helukabel 11604

Применяются как измерительные и контрольные кабели в станках, конвейерах, производственных линиях, сиcтемах отопления и кондиционирования воздуха и в сталелитейном производстве. Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Применяются в сухих и влажных помещениях, а также на открытом воздухе (стационарная прокладка). Не предназначены для прокладки непосредственно в земле (от внешнего диаметра 20 мм подходит для прокладке в земле) или воде. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции.

Внешняя оболочка – специальный PVC-материал черного цвета; устойчив к УФ-излучению. Благодаря расширенному диапазону номинального напряжения и высокой стойкости к УФ-излучению этот кабель находит применение, прежде всего, в южноевропейских, арабских, азиатских странах и государствах восточного блока. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.

В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении.

Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия.

Устойчив к ультрафиолетовому излучению.

Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B).

ЭМС = электромагнитная совместимость Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Технические характеристики JZ-600-Y-CY 4G10:

Количество жил

4
Сечение жилы

10
G

с желто-зеленой жилой заземления
Температурный диапазон

подвижно от -15 °C до +80 °C

стационарно -40 °C до +80 °C

Номинальное напряжение U0/U

0,6/1 кВ

Испытательное напряжение

4000 В
Напряжение пробоя мин. мин. 8000 В
Сопротивление изоляции мин. 20 МОм x км

Токовая нагрузка

 в соответствии с DIN VDE 0298 ч. 4

Сопротивление связи

 макс. 250 Ом/км
Минимальный радиус изгиба

подвижно 10x Ø кабеля

стационарно 5x Ø кабеля
Стойкость к радиации

до 80x106 сДж/кг (до 80 Мрад)

Строение

  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 класс 5, BS 6360 кл. 5 или IEC 60228 класс 5;
  • Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3;
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293;
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более);
  • Повивная скрутка жил с оптимальным шагом, адаптированная внутренняя PVC-оболочка позволяет выдерживать повышенную механическую нагрузку;
  • Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %;
  • Внешняя оболочка – специальный PVC-материал, тип TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1.
  • Цвет оболочки – черный (RAL 9005);
  • С разметкой метража.

Указания

  • G = с желто-зеленой жилой заземления,

x = без желто-зеленой жилы заземления (OZ);

  • Другие размеры – по запросу;

  • Аналоги без экрана: JZ-600.
