Описание

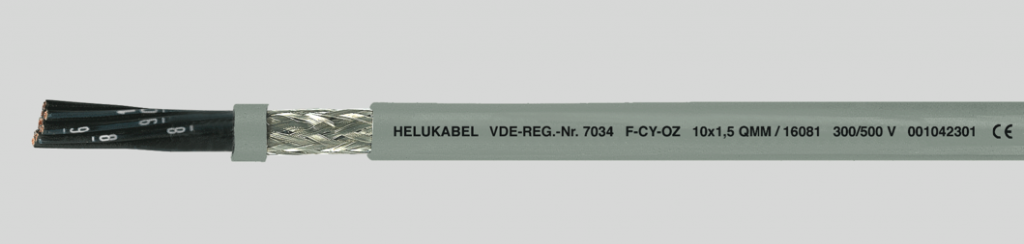

Кабель F-CY-OZ (LiY-CY) ЭМС, гибкий, с медным экраном, с разметкой метража 8x1.5 Helukabel
Используется как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей для передачи данных в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, а в качестве сигнальных кабелей – в электронике. Применяется в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Стабилизирующая разделительная пленка между пучком жил и оплеткой значительно уменьшает внешний диаметр и радиусы изгиба, вес и т.д. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении.
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия.
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B).
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Технические характеристики F-CY-OZ (LiY-CY) 8x1.5:
Количество жил | 8 |
Сечение жилы |
1.5 |
x |
без желто-зеленой жилы заземления (OZ) |
Температурный диапазон |
подвижно от -10 °C до +80 °C стационарно -40 °C до +80 °C |
Номинальное напряжение U0/U |
U0/U 300/500 В для 1-жильного (LiYDY) 1200 В от 2-adrig U0/U 300/500 В |
Испытательное напряжение |
жила/жила 4000 В жила/экран 2000 В |
Напряжение пробоя мин. | мин. 8000 В |
Сопротивление изоляции мин. | 20 МОм x км |
Рабочая емкость в зависимости от сечения проводника разные показатели для значений от 0,5 до 2,5 мм²: |
жила/жила пр. 150 нФ/км жила/экран пр. 270 нФ/км |
Сопротивление связи |
макс. 250 Ом/км |
Минимальный радиус изгиба | подвижно 10x Ø кабеля стационарно 5x Ø кабеля |
Стойкость к радиации |
до 80x106 сДж/кг (до 80 Мрад) |
Строение
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5;
- Изоляция жил – специальный PVC-материал Z 7225
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293;
- Повивная скрутка жил с оптимальным шагом;
- Обмотка из пленки;
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %;
- Для 1-жильных кабелей медный экран – укладка вокруг (LiYDY), покрытие прибл. 85 %;
- Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1;
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража.
Указания
- x = без желто-зеленой жилы заземления (OZ);
- Маркировка: LiYDY для 1-жильных кабелей;
- Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе. Дополнительную информацию см. во введении;
- Аналоги без экрана:JZ 500.
