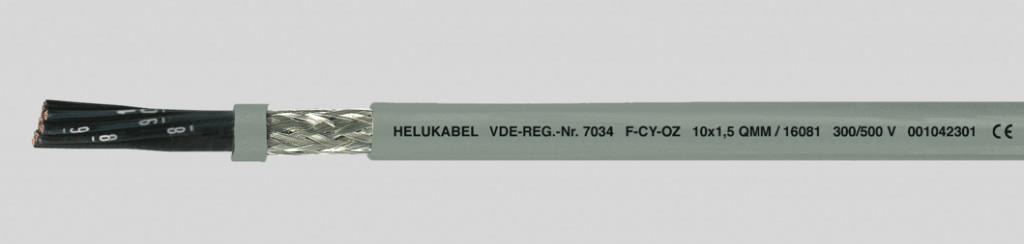

Кабель F-CY-OZ (LiY-CY) ЭМС, гибкий, с медным экраном, с разметкой метража 5x1 Helukabel

Используется как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей для передачи данных в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, а в качестве сигнальных кабелей – в электронике. Применяется в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Стабилизирующая разделительная пленка между пучком жил и оплеткой значительно уменьшает внешний диаметр и радиусы изгиба, вес и т.д. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.

В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении.

Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия.

Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B).

ЭМС = электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Технические характеристики F-CY-OZ (LiY-CY) 5x1:

Количество жил 5
Сечение жилы

1
x

без желто-зеленой жилы заземления (OZ)
Температурный диапазон

подвижно от -10 °C до +80 °C

стационарно -40 °C до +80 °C

Номинальное напряжение U0/U

U0/U 300/500 В

для 1-жильного (LiYDY) 1200 В от 2-adrig U0/U 300/500 В

Испытательное напряжение

жила/жила 4000 В

жила/экран 2000 В
Напряжение пробоя мин. мин. 8000 В
Сопротивление изоляции мин. 20 МОм x км

Рабочая емкость

в зависимости от сечения проводника разные показатели для значений от 0,5 до 2,5 мм²:

 жила/жила пр. 150 нФ/км жила/экран пр. 270 нФ/км

Сопротивление связи

 макс. 250 Ом/км
Минимальный радиус изгиба подвижно 10x Ø кабеля стационарно 5x Ø кабеля
Стойкость к радиации

до 80x106 сДж/кг (до 80 Мрад)

Строение

  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5;
  • Изоляция жил – специальный PVC-материал Z 7225
  • Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293;
  • Повивная скрутка жил с оптимальным шагом;
  • Обмотка из пленки;
  • Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %;
  • Для 1-жильных кабелей медный экран – укладка вокруг (LiYDY), покрытие прибл. 85 %;
  • Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1;
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража.

Указания

  • x = без желто-зеленой жилы заземления (OZ);
  • Маркировка: LiYDY для 1-жильных кабелей;
  • Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе. Дополнительную информацию см. во введении;
  • Аналоги без экрана:JZ 500.
