Описание

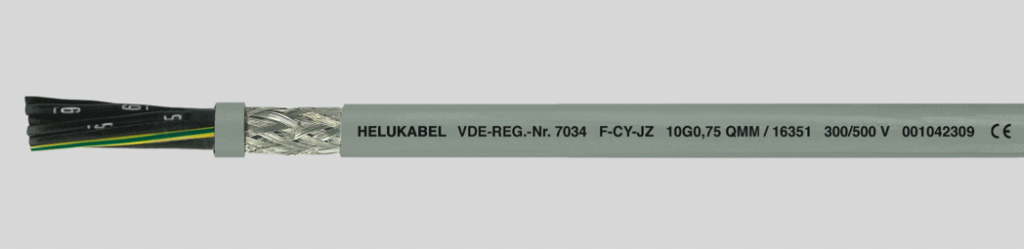

Кабель F-CY-JZ ЭМС, гибкий, с медным экраном, с разметкой метража 25G0.75 Helukabel
Используется как гибкий кабель при средних механических нагрузках в свободном движении без растягивающих усилий и в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, системах отопления и кондиционирования воздуха, в приборостроении, а в качестве сигнальных кабелей – в электронике. Могут применяться в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
Вместо дорогой внутренней PVC-оболочки применяется стабилизирующая разделительная пленка между пучком жил и оплеткой. Она существенно уменьшает внешний диаметр, что приводит к сокращению радиусов изгиба, снижению веса и т.п. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении.
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия.
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B).
ЭМС = электромагнитная совместимость.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Технические характеристики F-CY-JZ ЭМС 25G0.75:
| Количество жил | 25 |
| Сечение жилы |
0.75 |
| G |
с желто-зеленой жилой заземления |
| Температурный диапазон |
подвижно от -10 °C до +80 °C стационарно от -40 °C до +70 °C |
|
Номинальное напряжение U0/U |
300/500 В |
|
Испытательное напряжение |
жила/жила 4000 В жила/экран 2000 В |
| Напряжение пробоя мин. | мин. 8000 В |
| Сопротивление изоляции мин. | 20 МОм x км |
|
Рабочая емкость в зависимости от сечения проводника разные показатели для значений от 0,5 до 2,5 мм²: |
жила/жила пр. 150 нФ/км жила/экран пр. 270 нФ/км |
|
Сопротивление связи |
макс. 250 Ом/км |
| Минимальный радиус изгиба | подвижно 10x Ø кабеля стационарно 5x Ø кабеля |
| Стойкость к радиации |
до 80x106 сДж/кг (до 80 Мрад) |
Строение
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5;
- Изоляция жил – специальный PVC-материал Z 7225;
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293;
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более);
- Повивная скрутка жил с оптимальным шагом;
- Разделительная пленка;
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %;
- Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1;
- Цвет оболочки – серый (RAL 7001);
- С разметкой метража.
Указания
-
G = с желто-зеленой жилой заземления x = без желто-зеленой жилы заземления (OZ);
-
Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе. Дополнительную информацию см. во введении;
-
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана;
-
Аналоги без экрана: JZ 500.
