Кабель АВВГнг-LS 5х240

Характеристика :

Климатическое исполнение кабеля силового алюминиевого АВВГнг(А)-LS 5*240: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.Температуры эксплуатации алюминиевого кабеля АВВГнг-LS 5х240 от -50 до +50 градусов.Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А)-LS 5х240 не должна превышать 98%.Монтаж кабеля АВВГнг-LS 5*240 производится при температуре не ниже -15 градусов.Кабели АВВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).Радиус изгиба при прокладке алюминиевого кабеля АВВГнг-LS 5х240 должен быть не менее 549,9 миллиметров.Растягивающее усилие при прокладке АВВГнг-LS 5х240 не должно превышать 36000 Ньютонов.Расчетная масса кабеля АВВГнг-LS 5*240 составляет 6,38 килограмм в метре.Выделение дыма при горении(тлении) кабеля силового алюминиевого АВВГнг(А)-LS не приводит к снижению проницаемости света более чем на 50%.Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.Наружный диаметр кабеля АВВГнг-LS 5х240 равен 62,93 миллиметрам.Допустимый ток при прокладке кабеля АВВГнг-LS 5х240 на воздухе: 401 Ампер.

Расшифровка маркировки АВВГнг(А)-LS 5*240

А - жила выполнена из алюминия.В - виниловая изоляция.В - виниловая оболочка.Г - не имеет защитного покрова.нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.(А) - индекс пожарной безопасности.LS - пониженное выделение дыма при горении (тлении).5 - количество алюминиевых жил.240 - сечение алюминиевых жил в квадратных миллиметрах.Также в маркировке встречаются следующие обозначения:ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.мс, мк, мж - жила выполнена в многопроволочном исполнении.0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

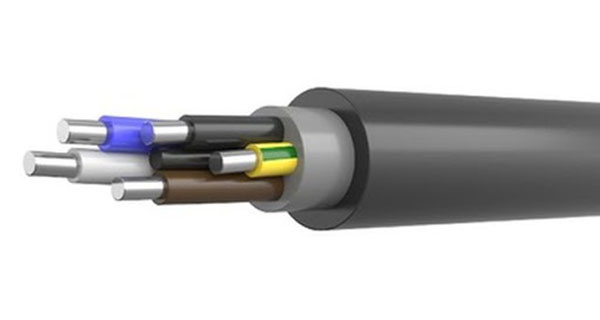

Конструкция кабеля АВВГнг-LS 5х240

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким выделением дыма.3) Скрутка - жилы скручены в сердечник.4) Оболочка - из негорючего ПВХ пластиката с низким выделением дыма.

Применение кабеля АВВГнг-LS 5х240

Кабель силовой алюминиевый АВВГнг-LS 5*240 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 374 Ампер.АВВГнг-LS 5х240 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
