Кабель АВВГнг(А) 5х185

Характеристика :

Климатическое исполнение кабеля силового алюминиевого АВВГнг(А)-LS 5*185: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.Температуры эксплуатации алюминиевого кабеля АВВГнг-LS 5х185 от -50 до +50 градусов.Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А)-LS 5х185 не должна превышать 98%.Монтаж кабеля АВВГнг-LS 5*185 производится при температуре не ниже -15 градусов.Кабели АВВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).Радиус изгиба при прокладке алюминиевого кабеля АВВГнг-LS 5х185 должен быть не менее 495 миллиметров.Растягивающее усилие при прокладке АВВГнг-LS 5х185 не должно превышать 27750 Ньютонов.Расчетная масса кабеля АВВГнг-LS 5*185 составляет 5,13 килограмм в метре.Выделение дыма при горении(тлении) кабеля силового алюминиевого АВВГнг(А)-LS не приводит к снижению проницаемости света более чем на 50%.Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.Наружный диаметр кабеля АВВГнг-LS 5х185 равен 56,65 миллиметрам.Допустимый ток при прокладке кабеля АВВГнг-LS 5х185 на воздухе: 336 Ампер.

Расшифровка маркировки АВВГнг(А)-LS 5*185

А- жила выполнена из алюминия.В- виниловая изоляция.В- виниловая оболочка.Г- не имеет защитного покрова.нг- изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.(А)- индекс пожарной безопасности.LS- пониженное выделение дыма при горении (тлении).5- количество алюминиевых жил.185- сечение алюминиевых жил в квадратных миллиметрах.Также в маркировке встречаются следующие обозначения:ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.мс, мк, мж - жила выполнена в многопроволочном исполнении.0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

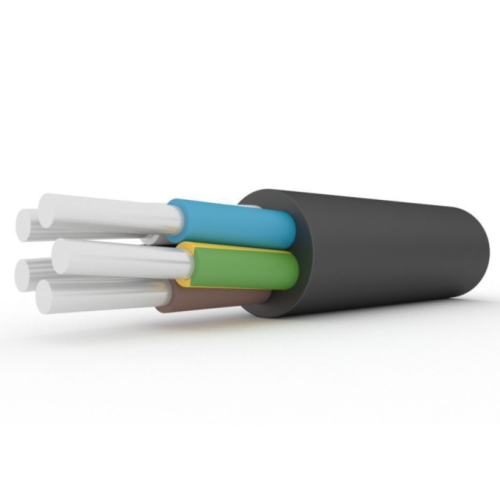

Конструкция кабеля АВВГнг-LS 5х185

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким выделением дыма.3) Скрутка - жилы скручены в сердечник.4) Оболочка - из негорючего ПВХ пластиката с низким выделением дыма.

Применение кабеля АВВГнг-LS 5х185

Кабель силовой алюминиевый АВВГнг-LS 5*185 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 321 Ампер.АВВГнг-LS 5х185 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
