Кабель АВВГнг 1х10

Характеристика :

Климатическое исполнение кабеля силового алюминиевого АВВГ 1*10: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.Температуры эксплуатации алюминиевого кабеля АВВГ 1х10 от -50 до +50 градусов.Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 1х10 не должна превышать 98%.Монтаж кабеля АВВГ 1*10 производится при температуре не ниже -15 градусов.Радиус изгиба при прокладке алюминиевого кабеля АВВГ 1х10 должен быть не менее 75,6 миллиметров.Растягивающее усилие при прокладке АВВГ 1х10 не должно превышать 300 Ньютонов.Расчетная масса кабеля АВВГ 1*10 составляет 0,11 килограмм в метре.Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.Наружный диаметр кабеля АВВГ 1х10 равен 8,4 миллиметрам.Допустимый ток при прокладке кабеля АВВГ 1х10 на воздухе: 50 Ампер.

Расшифровка маркировки АВВГ 1*10

А - жила выполнена из алюминия.В - виниловая изоляция.В - виниловая оболочка.Г - не имеет защитного покрова.1 - количество алюминиевых жил.10 - сечение алюминиевых жил в квадратных миллиметрах.Также в маркировке встречаются следующие обозначения:ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.мс, мк, мж - жила выполнена в многопроволочном исполнении.0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

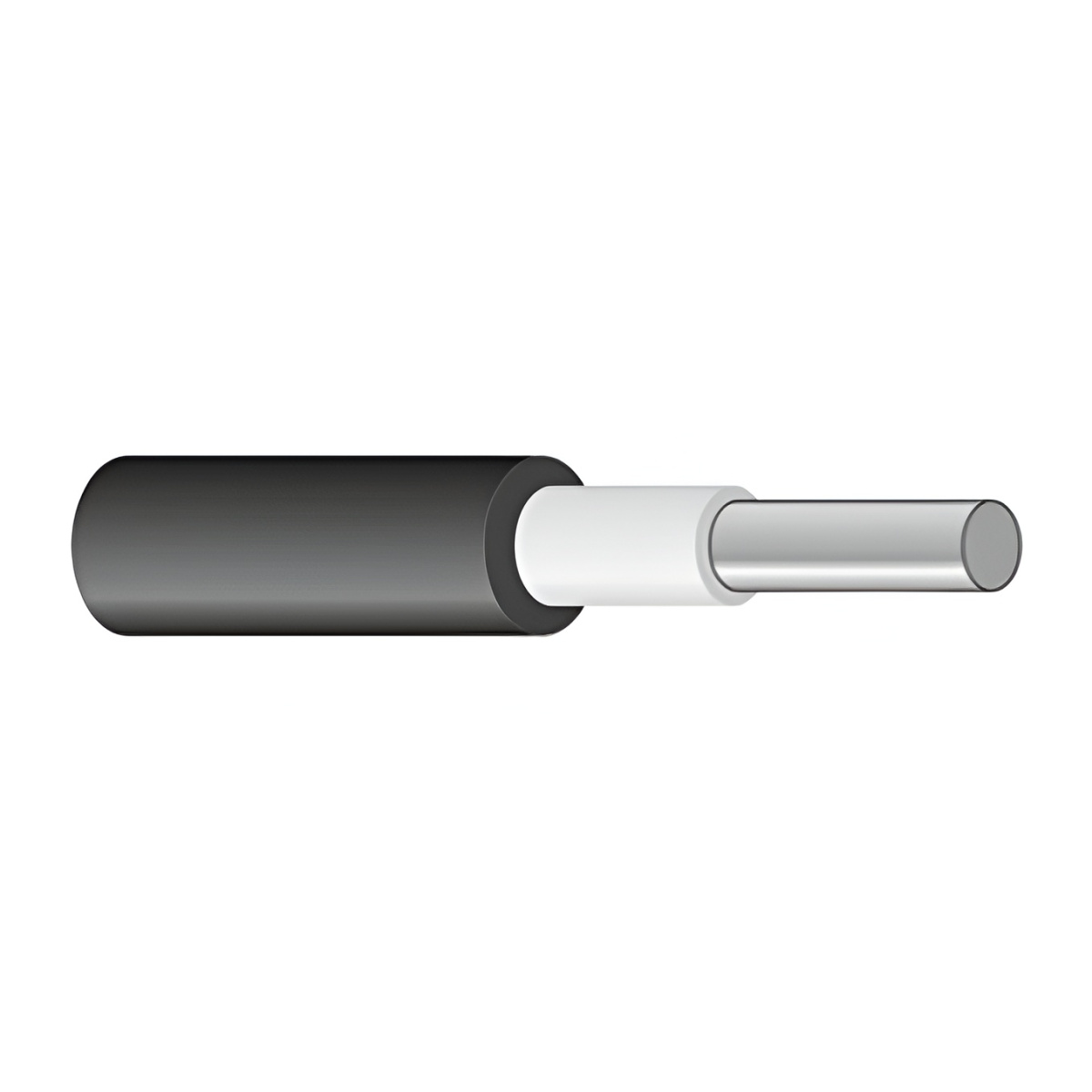

Конструкция кабеля АВВГ 1х10

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.2) Изоляция - из поливинилхлоридного пластиката.3) Скрутка - жилы скручены в сердечник.4) Оболочка - из ПВХ пластиката.

Применение кабеля АВВГ 1х10

Кабель силовой алюминиевый АВВГ 1*10 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 63 Ампер.АВВГ 1х10 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
