Электродвигатель крановый Eneral 4МТМ(Н)280S8 арт. 4МТМ(Н)280S8

Асинхронные трехфазные электродвигатели 4МТМ 280 S8 а также другие аналогичные крановые двигатели серий (4МТН, МТН, 4МТМ, MTF, 4MTH) используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55. Изготавливаются в чугунном корпусе.

Технические характеристики электродвигателей 4МТМ280S8 (4MTH280S8)

Двигатель	Мощн., кВт	Номинальная частота вращения, об/мин	КПД, %	Cos φ	Номинальный ток статора при 380В, А	Номинальный ток ротора, А	Напряжение ротора, В	Номинальный крутящий момент, Н*м	Ммакс/ Мном	Масса, кг
4МТН280S8**	55	720	89,0	0,81	116	186	190	730	2,9	650
4МТН280S8*	55	715	88,0	0,80	119	186	190	735	2,9	740

** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»

* Для крановых двигателей производства «Сибэлектромотор»

Габаритные, установочные и присоединительные размеры электродвигателей МТН280S8 (4МТН 280S8)

Серия	Тип	IM	b1	b10	b11	d1, d2	d5	d10	d20	d22	d24	d25	h	h1	h5	h10	h31	l1, l2	l3	l10	l11	l20	l30	l31	l33
4МТМ(Н)	280S8**	1003, 1004	22	457	565	90	М64х4	24	-	-	-	-	280	14	-	32	635	170	130	368	525	-	1259	190*	1438
4MTM(H)	280S8	1003, 1004	22	457	540	90	М64х4	24	-	-	-	-	280	14	-	40	740	170	130	368	430	-	1090	190*	1265

* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма

** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»

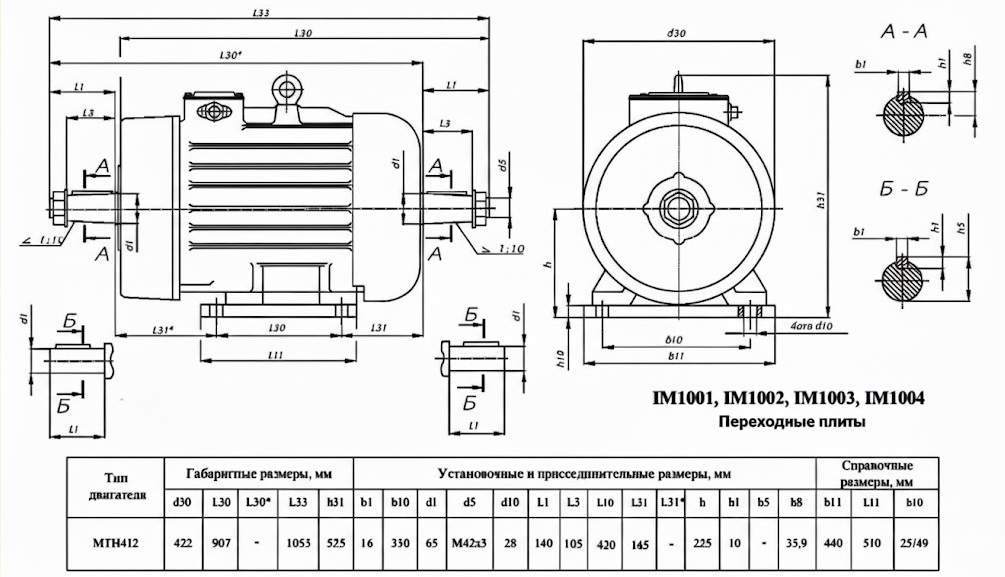

Рис. 1. Исполнение IM1003 (1004)

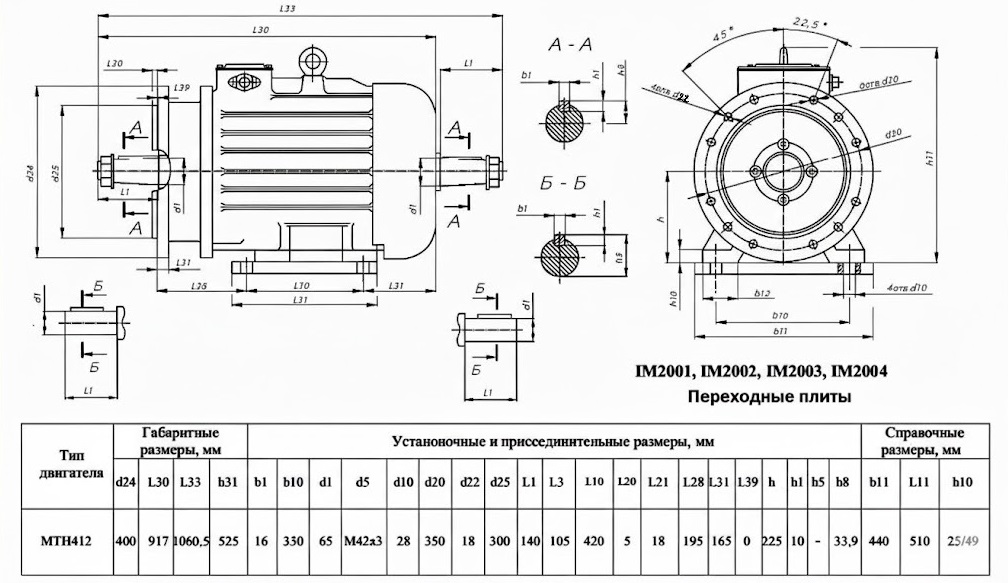

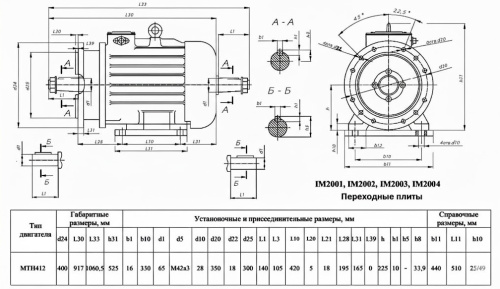

Рис. 2. Исполнение IM2003 (2004)
Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.
