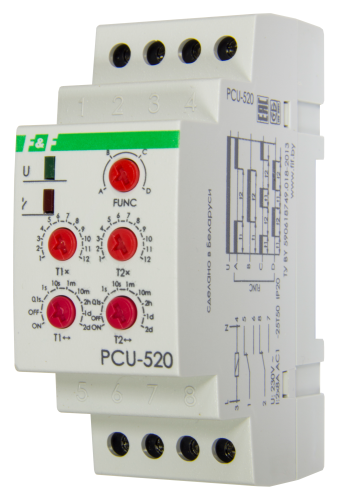

PCU-520 многофункциональное, с 2 независимыми выдержками времени, 2 модуля, монтаж на DIN-рейке 230В AC 2х8А 2NO/NC IP20, Арт. EA02.001.012

PCU-520 многофункциональное (EA02.001.009):

• Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени;
• Многофункциональное (4 функции). Установка двух независимых временных выдержек t1 и t2 (время работы и время перерыва);
• В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Характеристики:

Отличительные особенности реле:

• Многофункциональное;
• Напряжение 230 В; 50Гц;
• Диапазон выдержки времени 0,1 сек. – 24 суток;
• Контакт 2NO/NC;
• Максимальный ток 2х8 А;
• 4 функции;
• Циклическое включение нагрузки по двум независимым уставкам (время работы и перерыва).

Принцип работы:

Задержка выключения на время t1 и выключение на время t2(A): после подачи напряжения питания контакты переключаются в положение 1-6, 2-7 на время t1. По окончании времени t1 замыкаются контакты 1-5 и 2-8 на время t2. По окончании выдержки времени t2 контакты переключаются в положение 1-6, 2-7. Задержка включения на время t1 и включение реле на время t2 (В): после подачи напряжения питания контакты находятся в положении 1-5, 2-8. После отсчета заданного времени t1 замыкаются контакты 1-6 и 2-7 на время t2. По окончании выдержки t2 контакты переключаются в позицию 1-5 и 2-8. Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты исполнительного реле переключаются в положение 1-5 и 2-7, по истечении выдержки времени t1 контакты возвращаются в положение 1-6 и 2-5 на время t2, после чего циклы повторяются до отключения питания. Циклическая работа с задержкой включения (D): работа начинается с задержки включения реле на время t1, затем циклическая работа происходит аналогично функции С. Установка переключателей в положение “ON” и включение напряжения приводит к включению реле - контакты в позициях 1-6, 2-7, в положение “OFF” - к отключению реле, контакты в позициях 1-5, 2-8.
