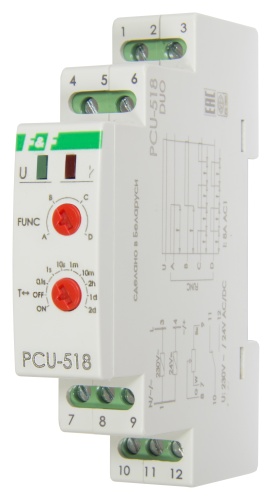

PCU-518 многофункциональное, с выносным потенциомметром, 1 модуль, монтаж на DIN-рейке 230В AC, 24В AC/DC 8А 1NO/NC IP20, Арт. EA02.001.024

PCU-518 многофункциональное, с выносным потенциомметром, 1 модуль, монтаж на DIN-рейке 230В AC, 24В AC/DC 8А 1NO/NC IP20, Арт. EA02.001.024

PCU-518 многофункциональное, с выносным потенциомметром, 1 модуль, монтаж на DIN-рейке 230В AC, 24В AC/DC 8А 1NO/NC IP20 PCU-518 многофункциональное, с выносным потенциомметром, 1 модуль, монтаж на DIN-рейке 230В AC, 24В AC/DC 8А 1NO/NC IP20. Фото N2 PCU-518 многофункциональное, с выносным потенциомметром, 1 модуль, монтаж на DIN-рейке 230В AC, 24В AC/DC 8А 1NO/NC IP20. Фото N3
Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: EA02.001.024
144.90 руб. за 1 шт
Поделиться
icon Доставим ваш товар (узнать больше):


  • Самовывоз (после уведомления о готовности к отгрузке товара)
  • В пределах МКАД 2
  • Доставка по г.Минску
  • Доставка по РБ (не все города РБ) (список городов)
  • Доставка по РБ (не все города РБ) бесплатна при заказе от 800 BYN (список городов)
  • Доставка по РБ (любая точка)

  • Бесплатно по РБ при заказе от 1200 BYN ((Любая точка РБ))
  • Описание
  • Отзывы

PCU-518 многофункциональное (EA02.001.024):

  • Реле времени PCU-518 служит для временного управления систем промышленной и бытовой автоматики (например: вентиляции, отопления, освещения, сигнализации и т.д.).

Характеристики:

Тип реле времени многофункциональное
Артикул EA02.001.024
Код ETIM EC001669
Напряжение питания 230 В; 50 Гц, 24 В AC/DC
Максимальный коммутируемый ток (AC1) 8 А
Контакт 1NO/NC
Выдержка времени 0,1 сек. - 24 суток
Задержка включения < 50 мс
Диапазон рабочих температур от -25°С до +50°С
Габариты (ШхВхГ) 18х90х65 мм
Тип корпуса  1S
Степень защиты IP20

Отличительные особенности реле:

  • Многофункциональное;
  • Напряжение 230 В; 50 Гц, 24 В АС/DC;
  • Диапазон выдержки времени 0,1 сек. – 24 суток;
  • Контакт 1NO/NC;
  • Максимальный ток 8 А, 4 функции;
  • С выносным потенциометром точной установки времени.

Принцип работы:

Включение нагрузки на время t (А).

После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.

Задержка включения (В)

После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.

Циклическая работа с задержкой выключения (С)

После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания.

Циклическая работа с задержкой включения (D)

Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
