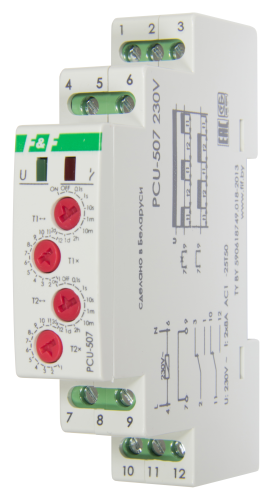

PCU-507 многофункциональное, независимая установка двух выдержек времени, 1 модуль, монтаж на DIN-рейке 230В AC 2х8А 2NO/NC IP20, Арт. EA02.001.022

PCU-507 многофункциональное (EA02.001.022):

• Управление включением и выключением электрооборудования, где требуется соблюдение циклического (вплоть до 0,1 секунды) интервала работы в установленные промежутки времени работы и перерыва;
• Предназначено для включения в циклическом режиме работы электрооборудования (вентиляционные, отопительные, осветительные и т.п. системы автоматики) с независимым настраиваемым интервалом времени работы и паузой между включениями во время работы.

Характеристики:

Отличительные особенности реле:

• Диапазон выдержки времени от 0,1 секунды до 24 суток;
• Циклическое управление двумя нагрузками одновременно с независимым настраиваемым интервалом времени работы и паузой между включениями;
• Два режима работы: с задержкой выключения, либо с задержкой включения;
• Гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
• Максимальный ток нагрузки 2х8 А.

Принцип работы:

Реле времени функционирует в одном из двух режимов работы, выбор осуществляется установкой/снятием перемычки между клеммами 7-9. Первый режим - циклическая работа с задержкой выключения (между клеммами 7-9 перемычка отсутствует). Второй режим - циклическая работа с задержкой включения (установлена перемычка между клеммами 7-9). В первом режиме - циклическая работа с задержкой выключения, при отсутствии на реле напряжения питания контакты исполнительного реле находятся в положении 2-3 и 11-10. После подачи напряжения питания контакты исполнительного реле переключаются в положение 2-1 и 11-12 и удерживаются на время отсчета t1 (время работы). По истечении времени t1 контакты исполнительного реле переключаются в положение 2-3 и 11-10, удерживаются на время отсчета t2 (время паузы). Далее происходит повторение цикла до отключения напряжения питания. Во втором режиме - циклическая работа с задержкой включения (7-9 перемычка установлена), с подачей напряжение питания контакты исполнительного реле остаются в положении 2-3 и 11-10, удерживаются на время отсчета t1. По истечении времени t1 контакты исполнительного реле переключаются в положение 2-1 и 11-12 и удерживаются на время отсчета t2. По истечении времени t2 контакты исполнительного реле переключаются в положение 2-3 и 11-10 и удерживаются на время отсчета t1. Цикл повторяется до отключения напряжения питания.
