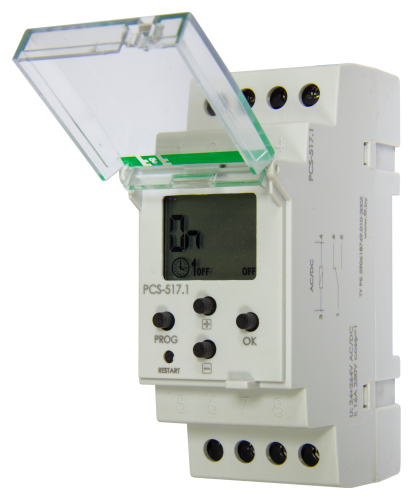

PCS-517 многофункциональное, цифровая индикация, вход управления, 2 модуля, монтаж на DIN-рейке 24-264В AC/DC 16А 1NO/NC IP20, Арт. EA02.001.015

PCS-517 многофункциональное (EA02.001.015):

• Реле времени PCS-517 предназначены для управления промышленным оборудованием, где необходима точная установка выдержки времени с дискретностью 0,25 секунд, например, включение электродвигателя на время 2 часа 17 минут 27,25 секунды. Отсчет выдержки времени начинается с момента подачи напряжения питания или при поступлении сигнала управления на вход “START”.

Характеристики:

Отличительные особенности реле:

• Многофункциональное;
• Напряжение 24-264 В AC/DC;
• Диапазон выдержки времени 0,25 сек. - 99 ч 59 мин;
• Контакт 1NO/NC;
• Максимальный ток 16 А. 18 функций, вход управления.

Принцип работы:

P01. Задержка включения

При подаче напряжения питания начинается отсчет времени t. Контакты исполнительного реле остаются вположении 1-6. По истечении времени t замыкаются контакты 1-5 и остаются в таком положении до отключения напряжения питания.

P02. Включение реле на время t

После подачи напряжения питаниязамыкаются контакты 1-5, и начинается отсчёт времени t. По истечении времени t замыкаются контакты 1-6 и в таком положении остаются до отключения напряжения питания.

P03. Циклическая работа с задержкой включения

После подачи напряжения питания контакты исполнительного реле остаются в положении 1-6. По истечении времени t1 они переключаются в положение 1-5 на время t2, после чего цикл повторяется до отключения питания.

P04. Циклическая работа с задержкой выключения

После подачи напряжения питания контакты исполнительного реле переключаются в положение 1-5. По истечении времени t1 контакты возвращаются в положение 1-6 на время t2, после чего цикл повторяется до отключения питания.

P05. Задержка включения на время t1 и включение реле на время t2 Включение нагрузки после подачи напряжения питания и отсчёта выдержки времени t1. Нагрузка включается на время t2 и затем отключается. Её повторное включение возможно только после отключения питания и повторного его включения.

P06. Задержка выключения после сигнала START

Реле включается подачей сигнала START. С его отключения начинается отсчёт времени t. Во время отсчёта реле не реагирует на сигнал START.

P07. Задержка выключения после сигнала START с возможностью увеличения выдержки времени

Подача сигнала START при отсчёте выдержки времени приводит к увеличению её длительности на время действия сигнала START.

P08. Задержка включения

После подачи сигнала START начинается отсчёт времени t. Контакты исполнительного реле остаются в положении 1-6. По истечении времени t замыкаются контакты 1-5 и остаются в таком положении до отключения напряжения питания или до поступления следующего сигнала START. Во время отсчёта реле не реагируют на сигнал START.

P09. Задержка включения на время t1 и включение реле на время t2

Включение нагрузки после подачи сигнала START и по истечении выдержки времени t1. Нагрузка включается на время t2 и затем отключается. Если сигнал START по длительности превышает уставку t1, нагрузка включается по окончании сигнала.

P10. Включение нагрузки на время t при подаче сигнала START

Снятие сигнала START вызывает прекращение отсчёта времени. Следующий сигнал START продолжит отсчёт времени t до его истечения. Отключение питания вызывает обнуление счётчика времени. Последующая подача напряжения питания и сигнал START вызывают новый отсчёт времени t.

P11. Формирователь импульса по заднему фронту управляющего сигнала

Отсчёт времени начинается после отключения сигнала START. Во время отсчёта реле не реагирует на сигнал START.

P12. Включение после сигнала START с возможностью увеличения выдержки времени

Подача сигнала START при отсчёте выдержки времени приводит к увеличению её длительности на время действия сигнала. Последнее отключение сигнала START вызывает задержку отключения нагрузки на время t.

P13. Импульсное (бистабильное) реле с лестничным автоматом

При однократном сигнале управления реле включится на время уставки t (как лестничный автомат). При подаче сигнала управления во время работы через T<t реле выключится (как импульсное).

P14. Включение реле на время t с возможностью увеличения выдержки времени

Отсчёт времени начинается подачей сигнала START. Подача очередного сигнала START во время отсчёта времени и последующее его отключение увеличат задержку отключения на время t.

P15. Формирователь импульсов по переднему и заднему фронту сигнала START

Включение нагрузки на время t1 с приходом импульса START и включение нагрузки на время t2 после снятия сигнала START.

P16. Формирователь импульса по переднему фронту управляющего сигнала

Отсчёт времени начинается с поступления сигнала START. Во время отсчёта реле не реагирует на сигнал START.

P17. Задержка включения с возможностью увеличения выдержки времени

После подачи сигнала START начинается отсчёт времени t. Контакты остаются в положении 1-6. По истечении времени t замыкаются контакты 1-5 и остаются в таком положении до отключения напряжения питания или до поступления следующего сигнала START. Подача очередного сигнала START во время отсчёта времени увеличит задержку отключения на время t.

P18. Задержка включения после сигнала START

После подачи сигнала START начинается отсчёт времени t. Контакты остаются в положении 1-6. По окончании отсчёта времени замыкаются контакты 1-5 и остаются в таком положениидо отключения напряжения питания.
