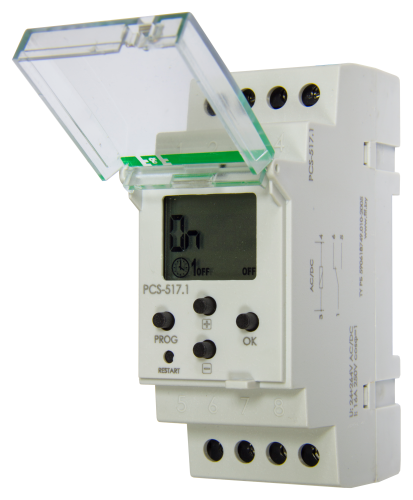

PCS-517.1 многофункциональное, цифровая индикация, 2 модуля, монтаж на DIN-рейке 24-264В AC/DC 16A 1NO/NC IP20 PCS-517.1 многофункциональное, цифровая индикация, 2 модуля, монтаж на DIN-рейке 24-264В AC/DC 16A 1NO/NC IP20. Фото N2
Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: EA02.001.016
268.13 руб. за 1 шт
Поделиться
icon Доставим ваш товар (узнать больше):


  • Самовывоз (после уведомления о готовности к отгрузке товара)
  • В пределах МКАД 2
  • Доставка по г.Минску
  • Доставка по РБ (не все города РБ) (список городов)
  • Доставка по РБ (не все города РБ) бесплатна при заказе от 800 BYN (список городов)
  • Доставка по РБ (любая точка)

  • Бесплатно по РБ при заказе от 1200 BYN ((Любая точка РБ))
  • Описание
  • Отзывы

PCS-517.1 многофункциональное, (EA02.001.016):

  • Реле времени PCS-517.1 предназначены для управления промышленным оборудованием, где необходима точная установка выдержки времени с дискретностью 0,25 секунд, например, включение электродвигателя на время 2 часа 17 минут 27,25 секунды;
  • Отсчет выдержки времени начинается с момента подачи напряжения питания.

Характеристики:

Тип реле времени многофункциональное
Артикул EA02.001.015
Код ETIM EC002305
Напряжение питания 24-264 В AC/DC
Максимальный коммутируемый ток (AC1) 16 А
Контакт 1NO/NC
Выдержка времени 0,25 сек. - 99 ч 59 мин.
Задержка включения <50 мс
Диапазон рабочих температур от -25°С до +50°С
Габариты (ШхВхГ) 35х90х65 мм
Тип корпуса  2S
Степень защиты IP20

Отличительные особенности реле:

  • Многофункциональное;
  • Напряжение 24-264 В AC/DC;
  • Диапазон выдержки времени 0,25 сек. - 99 ч 59 мин;
  • Контакт 1NO/NC;
  • Максимальный ток 16 А. 5 функций, вход управления.

Принцип работы:

P01. Задержка включения

При подаче напряжения питания начинается отсчет времени t. Контакты исполнительного реле остаются вположении 1-6. По истечении времени t замыкаются контакты 1-5 и остаются в таком положении до отключения напряжения питания.

P02. Включение реле на время t

После подачи напряжения питаниязамыкаются контакты 1-5, и начинается отсчёт времени t. По истечении времени t замыкаются контакты 1-6 и в таком положении остаются до отключения напряжения питания.

P03. Циклическая работа с задержкой включения

После подачи напряжения питания контакты исполнительного реле остаются в положении 1-6. По истечении времени t1 они переключаются в положение 1-5 на время t2, после чего цикл повторяется до отключения питания.

P04. Циклическая работа с задержкой выключения

После подачи напряжения питания контакты исполнительного реле переключаются в положение 1-5. По истечении времени t1 контакты возвращаются в положение 1-6 на время t2, после чего цикл повторяется до отключения питания.

P05. Задержка включения на время t1 и включение реле на время t2 Включение нагрузки после подачи напряжения питания и отсчёта выдержки времени t1. Нагрузка включается на время t2 и затем отключается. Её повторное включение возможно только после отключения питания и повторного его включения.
