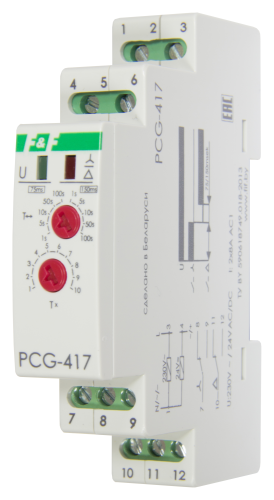

PCG-417 "звезда-треугольник", для запуска электродвигателей, монтаж на DIN-рейке 230В AC, 24B AC/DC 2х8А 2NO/NC IP20 PCG-417 "звезда-треугольник", для запуска электродвигателей, монтаж на DIN-рейке 230В AC, 24B AC/DC 2х8А 2NO/NC IP20. Фото N2 PCG-417 "звезда-треугольник", для запуска электродвигателей, монтаж на DIN-рейке 230В AC, 24B AC/DC 2х8А 2NO/NC IP20. Фото N3
Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: EA02.001.020
131.23 руб. за 1 шт
Поделиться
icon Доставим ваш товар (узнать больше):


  • Самовывоз (после уведомления о готовности к отгрузке товара)
  • В пределах МКАД 2
  • Доставка по г.Минску
  • Доставка по РБ (не все города РБ) (список городов)
  • Доставка по РБ (не все города РБ) бесплатна при заказе от 800 BYN (список городов)
  • Доставка по РБ (любая точка)

  • Бесплатно по РБ при заказе от 1200 BYN ((Любая точка РБ))
  • Описание
  • Отзывы

PCG-417 "звезда-треугольник", для запуска электродвигателей (EA02.001.020):

  • Для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме;
  • Во всех отраслях промышленности, строительстве, ЖКХ, энергетике, транспорте и т.д.., где применяются электродвигатели большой мощности;
  • Для переключения обмоток трёхфазных двигателей большой мощности со схемы «ЗВЕЗДА» в «ТРЕУГОЛЬНИК» при пуске. Время пуска 1-1000 с.

Характеристики:

Тип реле времени звезда-треугольник
Артикул EA02.001.020
Код ETIM EC001669
Напряжение питания 230 В; 50 Гц, 24 В AC/DC
Максимальный ток катушки контактора 2 А
Контакт 2NO/NC
Время пуска в режиме звезда 1-1000 сек.
Время переключения 75 мс или 150 мс
Диапазон рабочих температур от -25°С до +50°С
Потребляемая мощность 0.6 Вт
Габариты (ШхВхГ) 18х90х65 мм
Тип корпуса  1S
Степень защиты IP20

Отличительные особенности реле:

  • "Звезда- треугольник";
  • Напряжение 230 В; 50 Гц, 24 В AC/DC;
  • Время пуска 1-1000 сек;
  • Для переключения обмоток трёхфазных двигателей большой мощности со схемы «звезда» в «треугольник» при пуске.

Принцип работы:

Реле времени PCG-417 имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sλ (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S∆ (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
