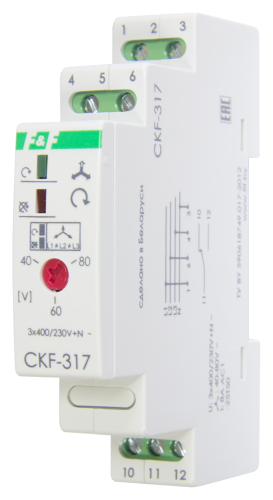

CKF-317 автомат защиты электродвигателей, регулируемые ассиметрия, 1 модуль, монтаж на DIN-рейке 3х400/230+N 8А 1NO/NC IP20, Арт. EA04.002.006

CKF-317 автомат защиты электродвигателей (EA04.002.006):

• Автомат защиты электродвигателей CKF-317 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения ниже 160В, обрыва нулевого провода, нарушения чередования фаз.

Характеристики:

Отличительные особенности реле:

• Асимметрия 40-80 В;
• Минимальное напряжение 160 В;
• Задержка отключения 3-5 с;
• Контакт 1NO/NC;
• Контакты реле позволяют выдавать информацию об аварийном отключении

Принцип работы:

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 11, 12 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии и снижения напряжения меньше установленной величины происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз, обрыва нулевого провода
