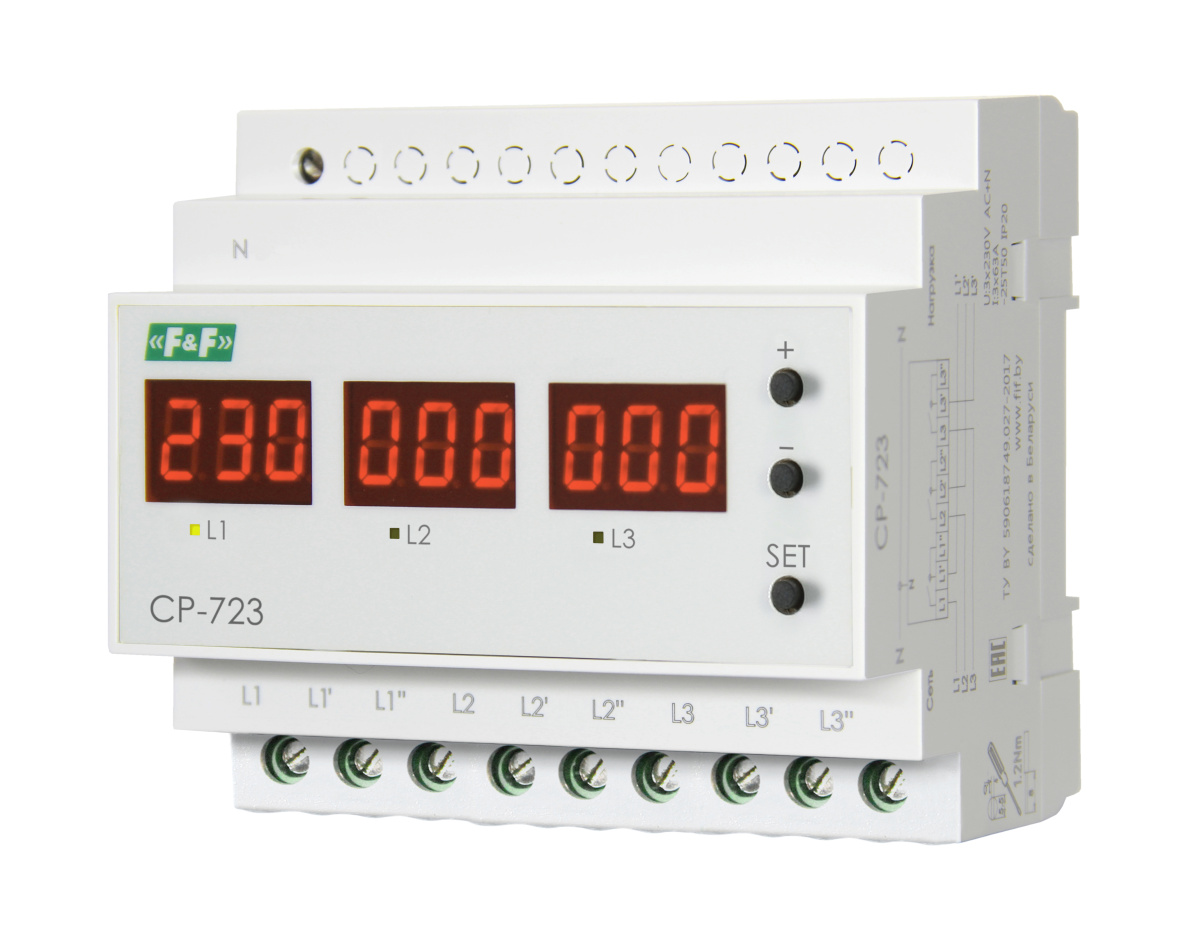

Реле напряжения для трехфазной сети CP-723
Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: EA04.009.015
Характеристики:
Все характеристики
Артикул
EA04.009.015
Тип изделия
Реле напряжения
Линейка продукции
CP
Асимметрия
Да
Вид
Модульные
Задержка включения
Да
Задержка выключения
Нет
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям

Описание товара

Напряжение питания, В 3x(100-450) AC
Максимальный коммутируемый ток, А (AC-1) 3x63
Контакт 3NO
Диапазон уставок напряжений, В:
-нижний порог 140...210
-верхний порог 240...300
-величина асимметрии 20…100
Погрешность измерений, не более % 2
Задержка отключения, с:
-нижний порог, асимметрия 0,5...25
-верхний порог 0,1…5
* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.
Время повторного включения, с 2…599
Время готовности устройства, с <5
Диапазон рабочих температур, °С -25…+50
Степень защиты IP20
Коммутационная износостойкость, циклов >100000
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм 105х90х65
Подключение винтовые зажимы 16 мм2
Момент затяжки винтового соединения, Нм 1,2
Тип корпуса 6S
Монтаж DIN-рейка 35 мм

Назначение
Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.

Принцип работы
Реле контроля напряжения CP-723 может работать в одном из режимов:

  1. Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
  2. Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.

Область применения
Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.

Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Характеристики

Прочие
Артикул EA04.009.015
Тип изделия Реле напряжения
Линейка продукции CP
Асимметрия Да
Вид Модульные
Задержка включения Да
Задержка выключения Нет
Многофункциональное Нет
Номинальный ток, А 63
Память состояния реле Без памяти Другие товары
Программируемые Нет
Способ крепления Din-рейка
Таймер Нет
Чередование фаз Нет Другие товары
Количество контактов 3
Количество модулей 6
Степень защиты IP20
Диапазон рабочих температур, °C от -25°С до +50°С
Индикация LED дисплей / Светодиодная
Количество фаз 3
Напряжение катушки, В 240..300
Тип контактов 3NO
Тип напряжения AC
