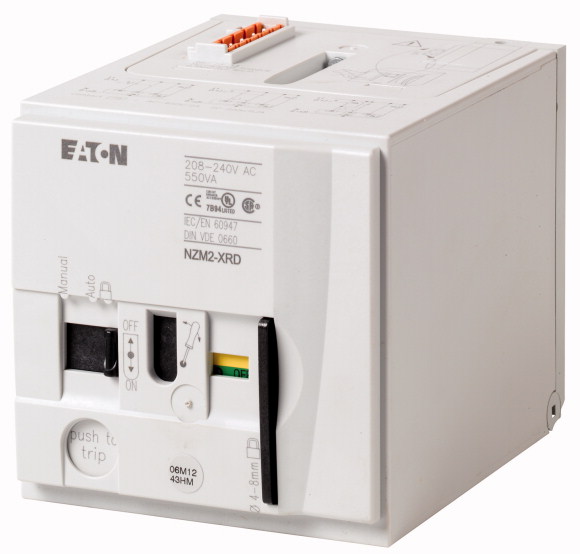

Привод моторный EATON NZM2-XRD208-240AC, 208_240V50/60Hz, закр. и откр. 110_170ms, без возм. установки мех. блокировки, для NZM2, N2, LZM2, LN2
Изображение может отличаться от оригинала в связи с возможными доработками продукции. Производитель имеет право вносить изменения, не допускающие ухудшения характеристик продукции, без предварительного уведомления.
Артикул: 115391
Характеристики:
Все характеристики
Артикул
115391
Производитель
EATON
Тип изделия
Моторные приводы
Линейка продукции
LZM / NZM
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям

Описание товара

Ассортимент
     Дополнительное оснащение
Принадлежности
     Дистанционный привод, стандартный
Расчетная частота эксплуатации
     AC 50/60 Hz
Стандарт/сертификат
     UL/CSA, IEC
Типоразмер
     NZM2
Описание


Для дистанционного переключения автоматических выключателей и силовых разъединителей.

Включение/выключение и сброс посредством длительного или импульсного контакта.

Возможно ручное переключение на месте.

Возможность запирания дистанционного привода в положении 0, до 3 навесных замков (толщина скобы: 4 – 8 мм)

  Просьба учесть при проектировании:
импульсное контактирование Клемма 70/71:
   NZM-XR: нагрузка на контакты в соответствии с техническими характеристиками
NZM2-XRD: при включении и выключении через контакты подается полный ток!
Для управления дистанционными приводами NZM2(3,4)-XR(D)... могут использоваться контактные элементы RMQ.


Постоянное контактирование Клемма 75:
   NZM-XR: сообщение об эксплуатационной готовности при закрытой и незакрытой крышке.
NZM2-XRD: сообщение об эксплуатационной готовности при нахождении ползункового переключателя в положении «Авто».
Ползунковый переключатель с 3 положениями: Ручное/Авто/заблокированное для надежной дифференциации рабочих положений.
AC-15: 400 В; 2 A
DC-13: 220 В; 0.2 A

Импульсное контактирование с автоматическим возвратом в нулевое положение после срабатывания переключателя


Цикл переключения:


Параллельная схема дистанционных приводов

Время включения
   мс 110 – 170
Время выключения
   мс 110 – 170
Номинальное управляющее напряжение
 Us В 208 - 240 V 50/60 Hz
Количество полюсов
     3-/4-полюсн.
Применяемое для
     NZM2(-4)
N(S)2(-4)
Информация по проектированию
     Ползунковый переключатель режимов „Авто“ или „Ручной“
Макс. число контактов вспомогательных контактов: 2 стандартных вспомогательных контакта, 1 вспомогательный выключатель индикации расцепления
Комбинирование с силовым разъединителем PN... невозможно
Комбинирование с механической блокировкой невозможно.
В случае NZM2-XRD не устанавливать двойной вспомогательный контакт M22-CK11(20/02) в среднее гнездо для вспомогательного контакта




Технические характеристики
Дистанционный привод
Номинальное управляющее напряжение источника питания
 Us В
Переменное напряжение
 Us В перем. тока 208 - 240
Рабочий диапазон

Переменное напряжение
   x Us 0.85 - 1.1
постоянное напряжение
   x Us 0.85 - 1.1
Расчетная рабочая мощность

Переменное напряжение

110 В - 130 В перем. тока
 с VA 550
Минимальная длительность команды

при включении
   мс 100
при выключении
   мс 100
Механический срок службы
 Переключения   20000
максимальная частота коммутаций
   S/h
макс. частота коммутаций
   S/h 120
Поперечные сечения соединения
   мм²
одно-/тонкопроволочный, с оконечной муфтой
   мм2 0,75 - 2,5

AWG 18 - 14
